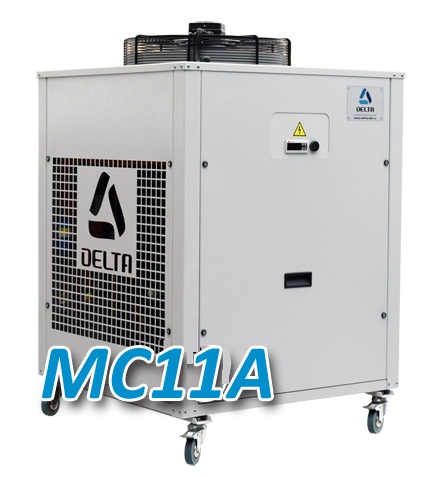

Мини-чиллер MC11A
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC | t воздуха +25oC | t воздуха +30oC | t воздуха +35oC | t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 11.80 | 11.30 | 10.80 | 10.20 | 9.60 |
| +10oC | 13.03 | 12.50 | 11.94 | 11.36 | 10.74 |
| +15oC | 15.08 | 14.49 | 13.87 | 13.22 | 12.53 |
| +20oC | 17.95 | 17.1 | 16.70 | 15.38 | 14.42 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Мини-чиллер MC11A-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 9,8 кВт до 17,9 кВт
Q=10,8 кВт при Твых=+70С, Твозд= +300С
Q=12,0 кВт при Твых=+100С, Твозд= +300С
Q=13,9 кВт при Твых=+150С, Твозд= +300С
Габаритные размеры ДхШхВ (мм.): 750х770х950
Транспортный вес: 150 кг
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НР
Производительность насоса (версия Р1): 2,4 м3/ч
Аккумулирующий бак (версия РАС1): 30 литров
Вентилятор 500 мм.
КОРПУС
Корпус мини-чиллера MC11A изготовлен из листовой оцинкованной стали и защищен порошковой краской. Форма деталей обеспечивает максимальную жесткость корпуса. Мини-чиллер имеют малую площадь основания корпуса, что позволяет легко использовать на ограниченном пространстве внутри помещения и легко перемещать при необходимости на специальных аппаратных колесиках, входящих в комплект поставки. Съемные панели чиллера предоставляют доступ ко всем внутренним компонентам для их осмотра и технического обслуживания.
Герметичный спиральный компрессор
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
ХОЛОДИЛЬНЫЙ КОНТУР

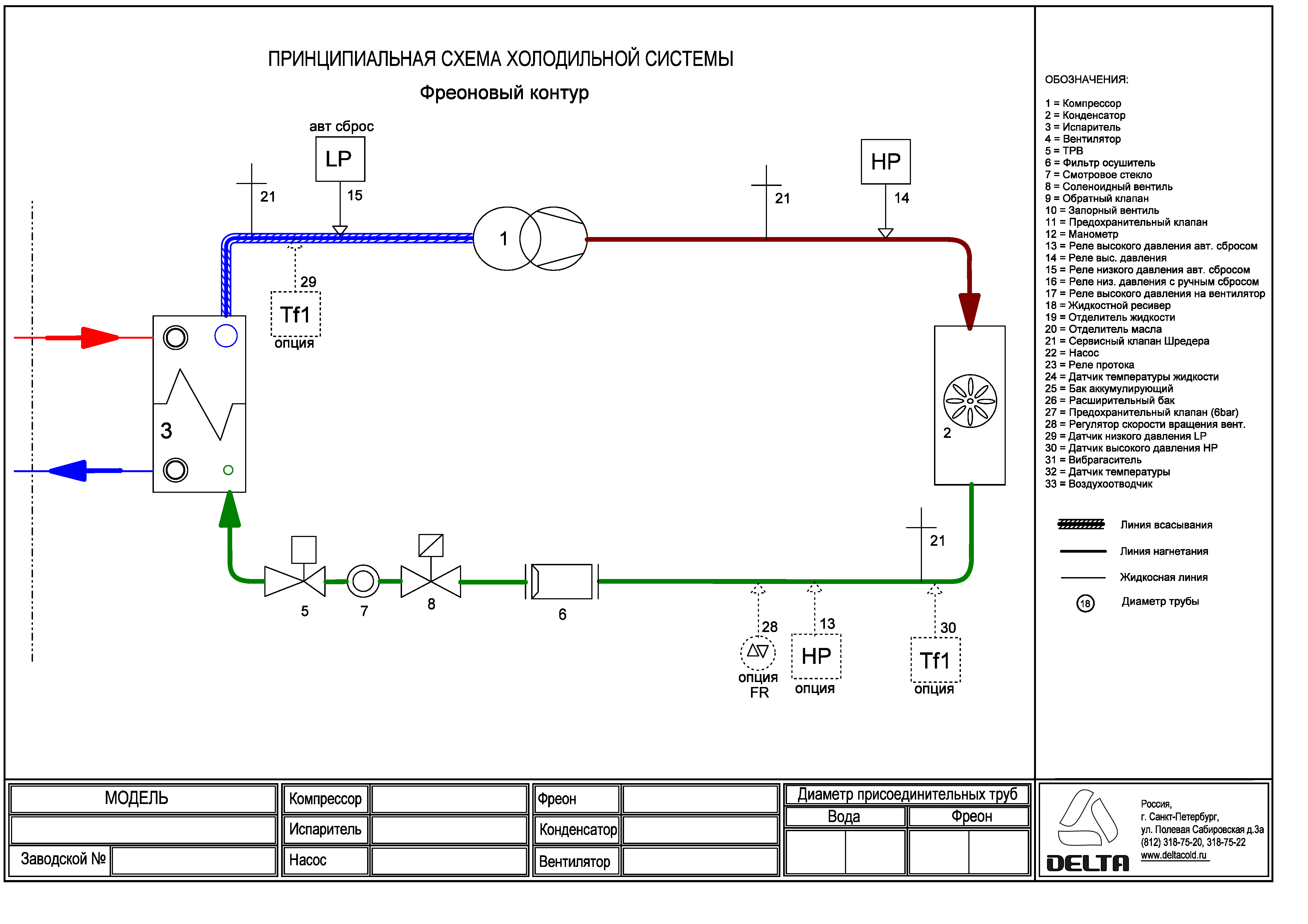

Мини-чиллер MC11A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
Мини-чиллер MC11A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
УПРАВЛЕНИЕ
Щит управления мини-чиллера MC11A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
Щит управления мини-чиллера MC11A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 30 л. без давления
