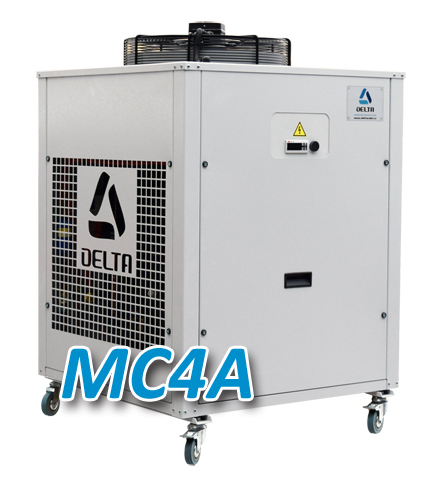

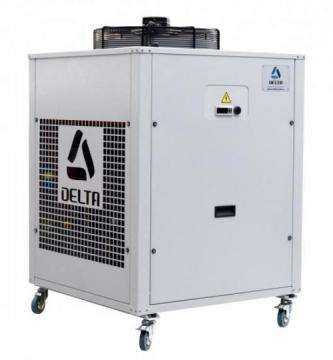

Мини-чиллер МС4A
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 5.4 | 5 | 4.7 | 4.3 | 4 |
| +10oC | 6 | 5.6 | 5.2 | 4.8 | 4.4 |
| +15oC | 7 | 6.5 | 6.1 | 5.6 | 5.2 |
| +20oC | 8 | 7.5 | 7 | 6.5 | 6 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Мини-чиллер МС4A-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 3,7 кВт до 4,9 кВт
Q=3.7 кВт при Твых=+70С, Твозд= +300С
Q=4,3 кВт при Твых=+100С, Твозд= +300С
Q=4,9 кВт при Твых=+150С, Твозд= +300С
Потребляемая мощность 1,78 кВт
Габаритные размеры ДхШхВ (мм.): 750х770х950
Вес: 118 кг
Электропитание, Ф/В/Гц: 1/230/50
Присоединительные размеры вход/выход: 1"НР/1"НР
Производительность насоса (версия Р1): 1,3 м3/ч
Аккумулирующая емкость (версия РАС1): 30 литров
КОРПУС
Корпус мини-чиллера MC4A изготовлен из листовой оцинкованной стали и защищен порошковой краской. Форма деталей обеспечивает максимальную жесткость корпуса. Мини-чиллер имеют малую площадь основания корпуса, что позволяет легко использовать на ограниченном пространстве внутри помещения и легко перемещать при необходимости на специальных аппаратных колесиках, входящих в комплект поставки. Съемные панели чиллера предоставляют доступ ко всем внутренним компонентам для их осмотра и технического обслуживания.
Герметичный поршневой компрессор
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
ХОЛОДИЛЬНЫЙ КОНТУР
Мини-чиллер MC4A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
Мини-чиллер MC4A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
УПРАВЛЕНИЕ
Щит управления мини-чиллера MC4A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
Щит управления мини-чиллера MC4A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующей емкостью 30 л. без давления
