Чиллер: что это за устройство, принципы работы и области применения

Современное промышленное оборудование требует строгого контроля температуры для обеспечения стабильной работы и продления срока службы. Одним из ключевых компонентов систем охлаждения является чиллер — устройство, предназначенное для отвода тепла от оборудования, технологических процессов или помещений. Благодаря высокой эффективности и универсальности, чиллеры широко применяются в самых разных сферах — от кондиционирования воздуха до охлаждения промышленного оборудования.

Что такое чиллер?

Чиллер (от англ. chiller, дословно — «охладитель») — это холодильная машина, основная задача которой заключается в охлаждении теплоносителя, чаще всего воды или водогликолевой смеси. Внутри устройства происходит теплообмен, при котором тепло от рабочей среды отводится и передаётся на конденсатор, обеспечивая снижение температуры теплоносителя.

Принцип работы чиллера основан на принципах работы паровой компрессионной холодильной машины. Устройство забирает тепло у жидкости, после чего охлаждённый теплоноситель поступает к оборудованию или в систему кондиционирования. Отвод тепла может осуществляться как через воздух (воздушное охлаждение конденсатора), так и через воду (водяное охлаждение конденсатора).

Где применяются чиллеры?

Чиллеры используются в различных отраслях промышленности и в системах гражданского строительства. Основные направления применения:

• Системы кондиционирования воздуха в крупных зданиях — бизнес-центрах, отелях, торговых центрах, аэропортах. Чиллеры обеспечивают циркуляцию охлаждённой воды по фанкойлам или воздухоохладителям.
• Установки индукционного нагрева (индукционная печь).
• Пищевая промышленность — для поддержания температуры при производстве и хранении продуктов.
• Фармацевтика и медицинские учреждения — охлаждение оборудования, стерилизаторов, КТ- и МРТ-установок.
• Пластиковая промышленность — поддержка температурного режима пресс-форм и экструдеров.
• Машиностроение и металлообработка — охлаждение станков с ЧПУ, гидравлических прессов, сварочных аппаратов.
• Электроника и телекоммуникации — отвод тепла от серверных и телекоммуникационных шкафов.

Типы охладителей в чиллерах и их особенности

В чиллерах могут использоваться различные типы охладителей в зависимости от условий эксплуатации, требований к температурному режиму и энергоэффективности:

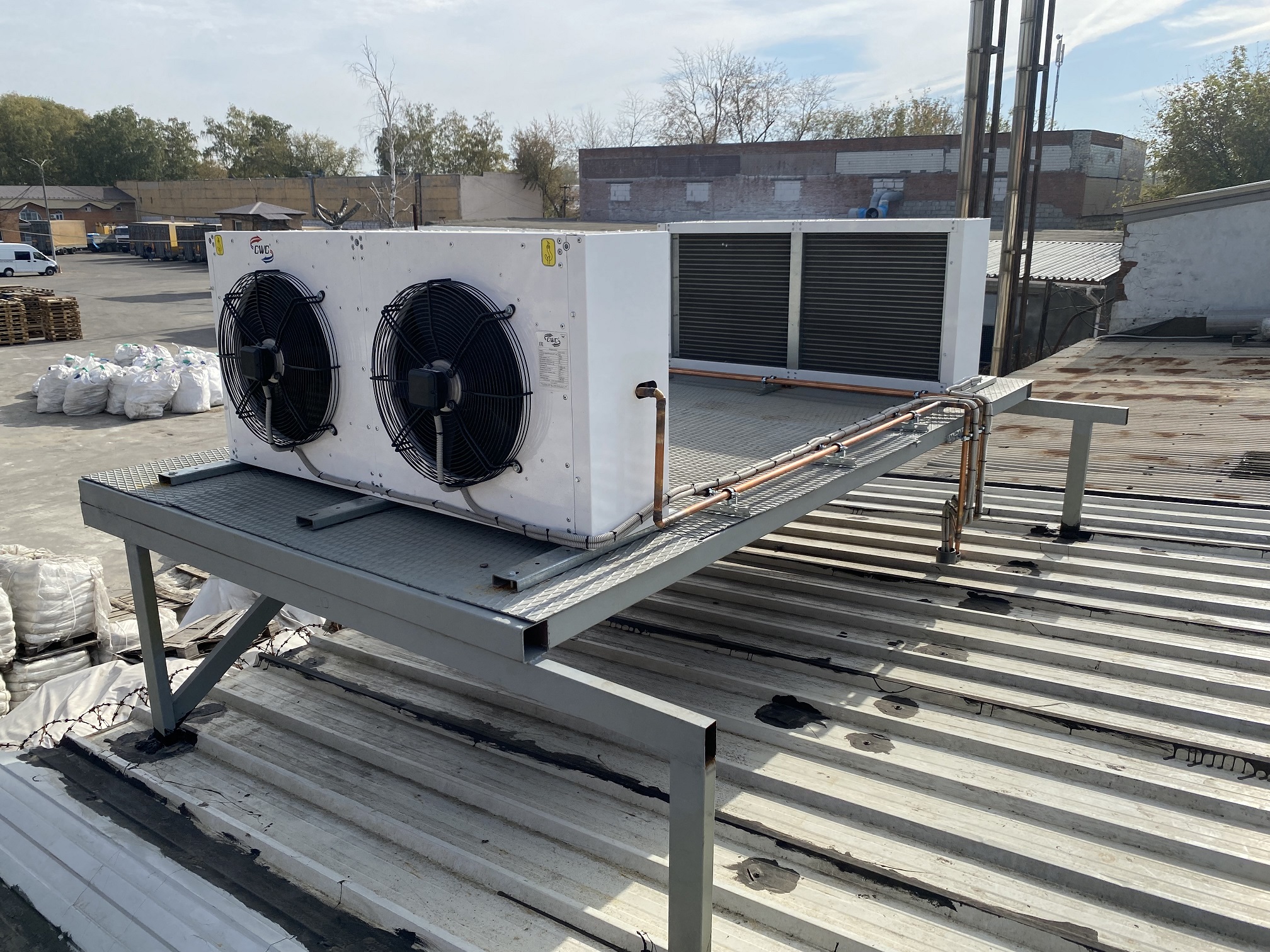

Воздушное охлаждение

Преимущества:

• Простота эксплуатации
• Меньшие капитальные затраты
• Идеальны для регионов с ограниченным водоснабжением

Недостатки:

• Меньшая энергоэффективность по сравнению с водяными системами
• Зависимость от температуры окружающего воздуха

Водяное охлаждение

В чиллерах с водяным охлаждением конденсатора тепло отводится посредством воды, циркулирующей в градирне или теплообменнике. Такие системы более эффективны и применяются при высоких тепловых нагрузках.

Преимущества:

• Более высокая эффективность
• Компактность при высокой производительности
• Возможность установки внутри помещений

Недостатки:

• Необходимость в градирне и водоподготовке
• Более сложное обслуживание

Виды чиллеров по типу компрессора

Компрессор — сердце холодильного цикла. Различают следующие типы чиллеров:

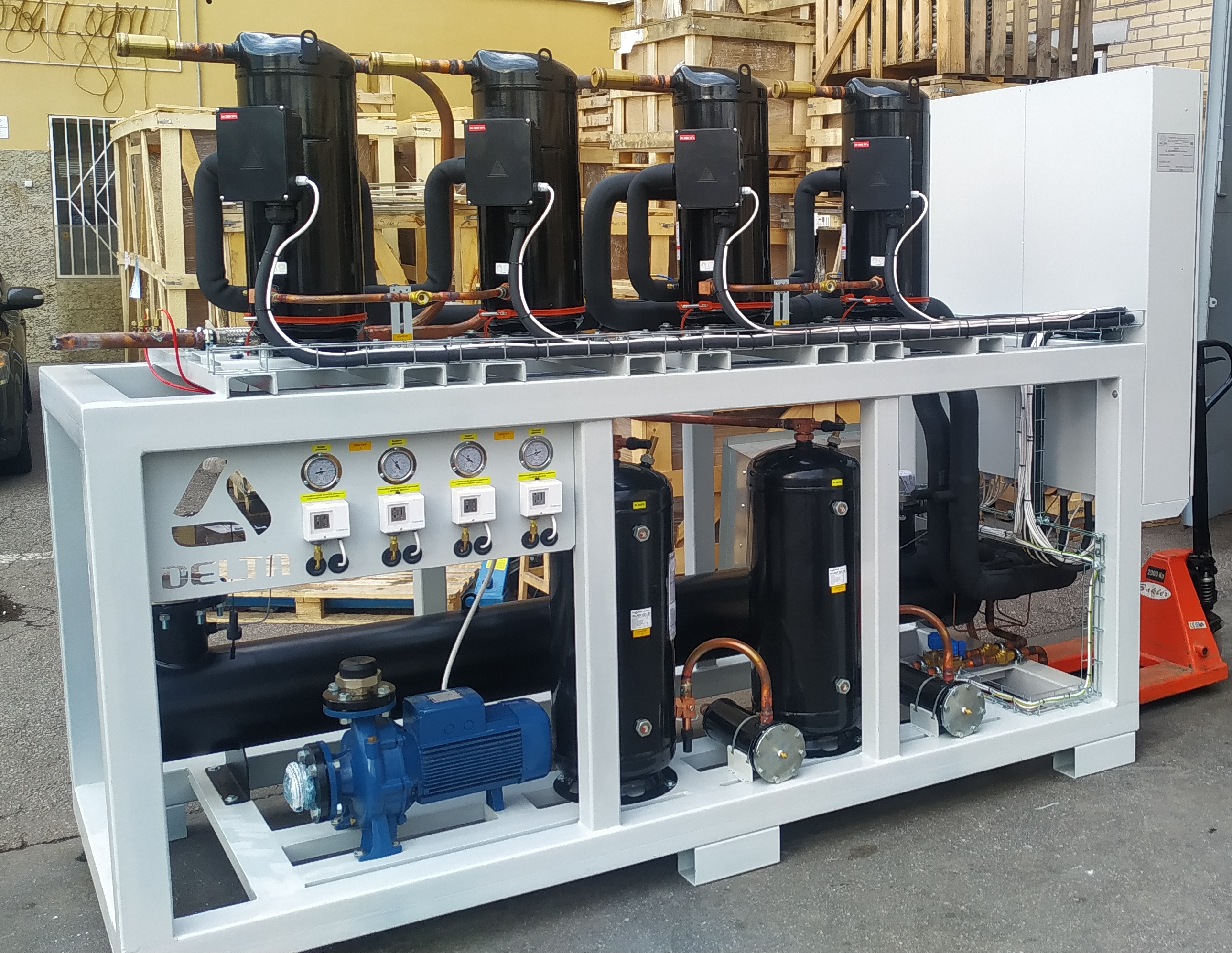

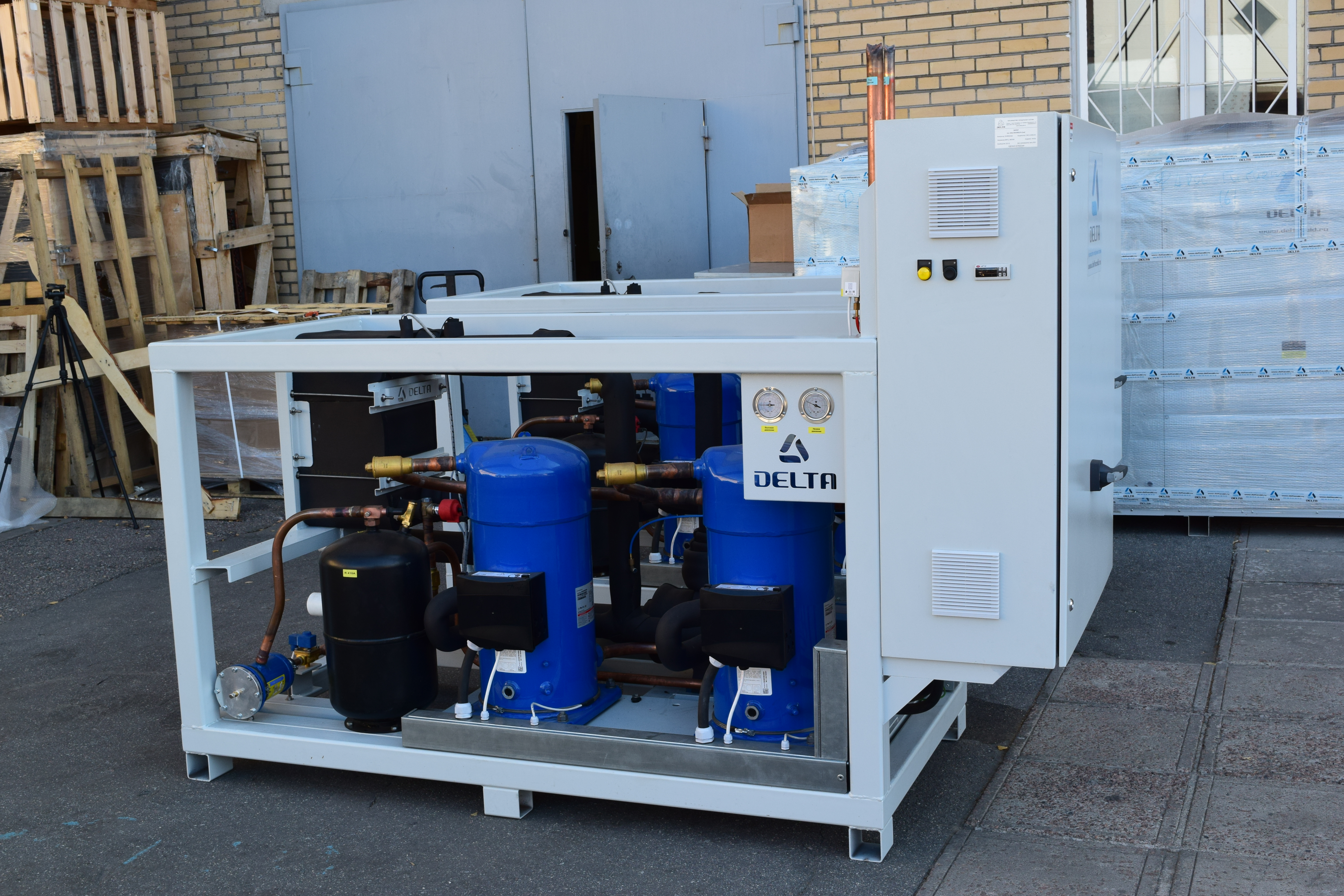

• С спиральными компрессорами — малошумные, энергоэффективные, как правило применяются в чиллерах до 500 кВт.
• С винтовыми компрессорами — применяются в крупных промышленных системах, обладают высокой надёжностью и производительностью, как правило применяются в чиллерах от 350 кВт.
• С поршневыми компрессорами — компактные и недорогие, подходят для небольших чиллеров.

Чиллеры в различных отраслях промышленности

В зависимости от специфики отрасли применяются разные типы чиллеров:

• Пищевая промышленность — применяются водоохлаждающие чиллеры с антикоррозийными компонентами. Требуется точное поддержание температуры и санитарные стандарты.
• Химическое производство — используют устойчивые к агрессивным средам чиллеры с возможностью работы при высоких температурах.
• Фармацевтика — важна стерильность и точность, применяются чиллеры с высокой стабильностью температуры.
• Медицинское оборудование — применяются компактные, малошумные чиллеры с высокой точностью регулирования.
• Металлообработка — используются чиллеры для охлаждения гидравлических жидкостей, масел и станков.

Дополнительное оборудование для чиллеров

Для расширения функциональности и повышения эффективности чиллер может комплектоваться дополнительными компонентами:

• Гидромодули — обеспечивают циркуляцию охлаждающей жидкости, включают насосы, расширительные баки, фильтры.
• Теплообменники — могут быть пластинчатыми или кожухотрубными, в зависимости от задач.
• Автоматизация и системы мониторинга — позволяют управлять работой чиллера дистанционно, отслеживать параметры и предупреждать аварийные ситуации.
• Шумоизоляционные кожухи — для снижения уровня шума при установке вблизи рабочих мест.
• Энергоэффективные вентиляторы и компрессоры — снижают энергопотребление и повышают КПД.

Заключение

Чиллеры являются незаменимыми устройствами в современных системах охлаждения и кондиционирования. Их универсальность, эффективность и разнообразие конструктивных решений делают возможным точный температурный контроль в самых различных отраслях — от медицины и пищевой промышленности до высокотехнологичных производств. Грамотный выбор типа чиллера и его компонентов позволяет обеспечить надёжную и экономичную работу всей системы.
