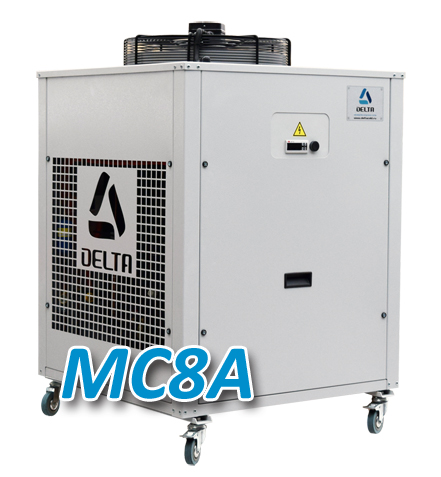

Мини-чиллер МС8A


ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 6,8 кВт до 9,3 кВт

Q=6,8 кВт при Твых=+70С, Твозд= +300С
Q=7,7 кВт при Твых=+100С, Твозд= +300С
Q=9,3 кВт при Твых=+150С, Твозд= +300С
Потребляемая мощность 2,06 кВт

Габаритные размеры ДхШхВ (мм.): 750х770х950
Транспортный вес: 131 кг
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НР
Производительность насоса (версия Р1): 2,4 м3
Аккумулирующий бак (версия РАС1): 30 литров


КОРПУС
Корпус мини-чиллера MC8A изготовлен из листовой оцинкованной стали и защищен порошковой краской. Форма деталей обеспечивает максимальную жесткость корпуса. Мини-чиллер  имеют малую площадь основания корпуса, что позволяет легко использовать на ограниченном пространстве внутри помещения и легко перемещать при необходимости на специальных аппаратных колесиках, входящих в комплект поставки. Съемные панели чиллера предоставляют доступ ко всем внутренним компонентам для их осмотра и технического обслуживания.

КОМПРЕССОР
Герметичный спиральный компрессор Copeland Scroll

КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор EBMPapst с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума. Каждый мини-чиллер в стандартной комплектации оснащен регулятором скорости вращения вентилятора (Fan speed controller), позволяющим управлять вращением вентилятором в зависимости от давления конденсации хладагента.

ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.

ХОЛОДИЛЬНЫЙ КОНТУР
Мини-чиллер MC8A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.

УПРАВЛЕНИЕ
Щит управления мини-чиллера MC8A включает: главный выключатель, контроллер Carel MC2, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.

ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 30 л. без давления
