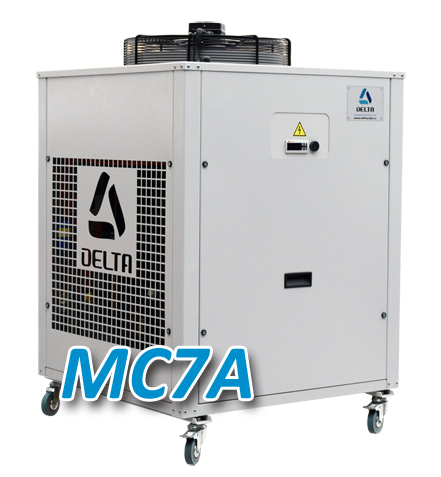

Мини-чиллер МС7A
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 6.3 | 5.9 | 5.5 | 5.1 | 4.7 |
| +10oC | 7 | 6.7 | 6.3 | 5.8 | 5.4 |
| +15oC | 8.5 | 8.1 | 7.6 | 7.1 | 6.6 |
| +20oC | 10.1 | 9.6 | 9.1 | 8.6 | 7.9 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Мини-чиллер МС7A-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 4,7 кВт до 10,1 кВт
Q=5,7 кВт при Твых=+70С, Твозд= +300С
Q=6,5 кВт при Твых=+100С, Твозд= +300С
Q=7,9 кВт при Твых=+150С, Твозд= +300С
Габаритные размеры ДхШхВ (мм.): 750х770х950
Вес: 129 кг
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НР
Производительность насоса (версия Р1): 2,4 м3/ч
Аккумулирующая емкость (версия РАС1): 30 литров
КОРПУС
Корпус мини-чиллера MC7A
изготовлен из листовой оцинкованной стали и защищен порошковой краской.
Форма деталей обеспечивает максимальную жесткость корпуса. Мини-чиллер
имеют малую площадь основания корпуса, что позволяет легко использовать
на ограниченном пространстве внутри помещения и легко перемещать при
необходимости на специальных аппаратных колесиках, входящих в комплект
поставки. Съемные панели чиллера предоставляют доступ ко всем внутренним
компонентам для их осмотра и технического обслуживания.
Герметичный спиральный компрессор
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
ХОЛОДИЛЬНЫЙ КОНТУР
Мини-чиллер MC7A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
Мини-чиллер MC7A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
УПРАВЛЕНИЕ
Щит управления мини-чиллера MC7A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
Щит управления мини-чиллера MC7A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующей емкостью 30 л. без давления
