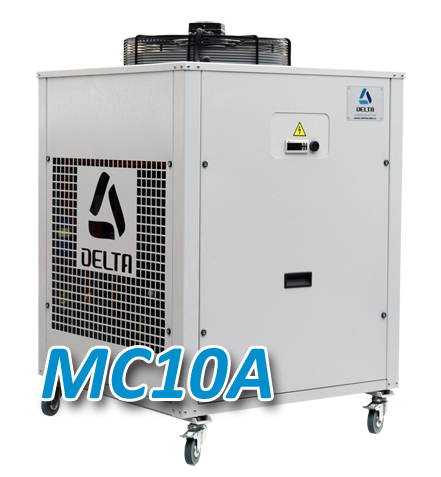

Мини-чиллер MC10A
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 10.75 | 10.15 | 9.54 | 8.91 | 8.25 |
| +10oC | 12.05 | 11.40 | 10.75 | 10.05 | 9.34 |
| +15oC | 14.55 | 13.80 | 13.00 | 12.20 | 11.40 |
| +20oC | 17.40 | 16.50 | 15.60 | 14.70 | 13.75 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Мини-чиллер MC10A-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 9,8 кВт до 13,4 кВт
Q=9,8 кВт при Твых=+70С, Твозд= +300С
Q=11,1 кВт при Твых=+100С, Твозд= +300С
Q=13,4 кВт при Твых=+150С, Твозд= +300С
Потребляемая мощность 2,06 кВт
Габаритные размеры ДхШхВ (мм.): 750х770х950
Транспортный вес: 133 кг
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НР
Производительность насоса (версия Р1): 2,4 м3/ч
Аккумулирующий бак (версия РАС1): 30 литров
КОРПУС
Корпус мини-чиллера MC9A изготовлен из листовой оцинкованной стали и защищен порошковой краской. Форма деталей обеспечивает максимальную жесткость корпуса. Мини-чиллер имеют малую площадь основания корпуса, что позволяет легко использовать на ограниченном пространстве внутри помещения и легко перемещать при необходимости на специальных аппаратных колесиках, входящих в комплект поставки. Съемные панели чиллера предоставляют доступ ко всем внутренним компонентам для их осмотра и технического обслуживания.
Герметичный спиральный компрессор
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
ХОЛОДИЛЬНЫЙ КОНТУР
Мини-чиллер MC9A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
Мини-чиллер MC9A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
УПРАВЛЕНИЕ
Щит управления мини-чиллера MC9A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
Щит управления мини-чиллера MC9A включает: главный выключатель, контроллер, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов мини-чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 30 л. без давления
