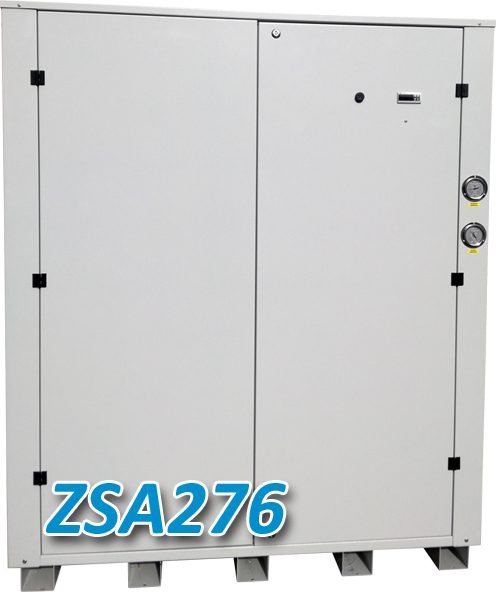

Чиллер шкафного типа ZSA276

Габаритные размеры ДхШхВ (мм.): 1200х680х1700

Электропитание, Ф/В/Гц: 3/380/50

Несущий корпус чиллера шкафного типа ZSA276 изготовлен из оцинкованной стали, защищенной порошковой краской. Форма деталей корпуса чиллера обеспечивает максимальную жесткость. Панели на петлях предоставляют полный доступ к внутренним компонентам чиллера для их осмотра и технического обслуживания. Специально предусмотренные габаритные размеры позволяют беспрепятственно проносить чиллеры внутри помещений, через стандартные дверные проемы к месту монтажа чиллера.

Герметичные спиральные компрессоры с тепловой защитой от перегрузки, роталоками на всасе и нагнетании, объединены в тандем с двухфазным уравнительный трубопроводом (масленый коллектор). Для этого удаляются штатные смотровые стекла и на их место устанавливаются специальные фитинги под пайку. Оба компрессора в тандеме должны получать достаточное количество масло из системы во время работы.  Если давление всасывания различается для двух компрессоров,масло будет возвращаться к ним вне равных количествах, поэтому при недостаточной смазке один из компрессоров может повредиться. Данная конструкция имеет линию выравнивания по газу и маслу (2х-фазная труба), обеспечивая равное распределение масла для обоих компрессоров. 2х-фазная труба устанавливается таким образом, что количества газа на всасывании и масла будут выравниваться. Спиральные компрессоры имеют очень низкий уровень вибрации.  Однако, в тандеме вибрация может передаться к общим трубопроводам чиллера, что вызовет напряжения, являющиеся причиной поломок и утечек хладагента. Поэтому, во всех тандемах, спиральные компрессоры жестко установлены на основной раме корпуса чиллера. Это снижает передачу вибрации на трубопроводы в тандеме, снижает количество резонансов, возникающих во определенных ситуациях. Данное исполнение гарантирует надежную и долгосрочную работу чиллера в целом.

ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: тандем спиральных компрессоров с запорными вентилями, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан,терморегулирующий вентиль, сервисный клапан, обратные клапана. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.

УПРАВЛЕНИЕ
Щит управления чиллера шкафного типа ZSA276 включает: главный выключатель, контроллер, автомат защиты цепи управления, мотор-автомат компрессоров и насоса, пускатели компрессоров и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала. Дополнительно в щит управления чиллером возможно установить GSM - модем соединенный с контроллером по RS485 позволяющим удаленно производить мониторинг состояния чиллера.

Р0 - версия с реле протока воды (стандартная комплектация)

Р1 - версия с 1-м центробежным насосом и реле протока

Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока

- манометров высокого и низкого давления;

- регулятор давления конденсации;

- подогрев картера компрессоров;

- регулятор частоты вращения вентиляторов конденсатора;

- запорные вентили насоса;

- высоконапорный насос;

- встроенный конденсатор водяного охлаждения;

- GSM модем для удаленного мониторинга параметров;

- спиральные компрессора работающие на других фреонах R404A, R410A
