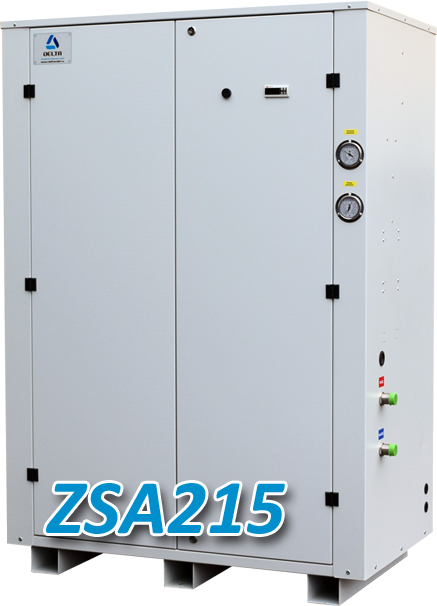

Чиллер шкафного типа ZSA215


ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 45,2 кВт до 75,4 кВт

Q=45,2 кВт при Твых=+50С, Твозд= +350С
Q=49,2 кВт при Твых=+70С, Твозд= +350С
Q=55,4 кВт при Твых=+100С, Твозд= +350С
Q=59,8 кВт при Твых=+120С, Твозд= +350С
Q=67,0 кВт при Твых=+150С, Твозд= +350С
Потребляемая мощность компрессора 16,12 кВт
Хладагент R407C

Габаритные размеры ДхШхВ (мм.): 1200х680х1700
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 2"НР / 2"НР (нержавеющая сталь)

КОРПУС
Несущий корпус чиллера шкафного типа ZSA215 изготовлен из оцинкованной стали, защищенной порошковой краской. Форма деталей корпуса чиллера обеспечивает максимальную жесткость. Панели на петлях предоставляют полный доступ к внутренним компонентам чиллера для их осмотра и технического обслуживания. Специально предусмотренные габаритные размеры позволяют беспрепятственно проносить чиллеры внутри помещений, через стандартные дверные проемы к месту монтажа чиллера.

КОМПРЕССОРЫ
Герметичные спиральные компрессоры Copeland Scroll с тепловой защитой от перегрузки объединены в тандем с двухфазным уравнительный трубопроводом (масленный коллектор). Для этого удаляются штатные смотровые стекла и на их место устанавливаются специальные фитинги под пайку. Оба компрессора в тандеме должны получать достаточное количество масло из системы во время работы.  Если давление всасывания различается для двух компрессоров,масло будет возвращаться к ним вне равных количествах, поэтому при недостаточной смазке один из компрессоров может повредиться. Данная конструкция имеет линию выравнивания по газу и маслу (2х-фазная труба), обеспечивая равное распределение масла для обоих комрессоров. 2х-фазная труба устанавливается таким образом, что количества газа на всасывании и масла будут выравниваться. Спиральные компрессоры имеют очень низкий уровень вибрации.  Однако, в тандеме вибрация может передаться к общим трубопроводам чиллера, что вызовет напряжения, являющиеся причиной поломок и утечек хладагента. Поэтому, во всех тандемах, спиральные компрессоры жестко установлены на основной раме корпуса чиллера. Это снижает передачу вибрации на трубопроводы в тандеме, снижает количество резонансов, возникающих во определенных ситуациях. Данное исполнение гарантирует надежную и долгосрочную работу чиллера в целом.

ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: тандем спиральных компрессоров, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан, электронный терморегулирующий вентиль Carel ExV, сервисный клапан, обратные клапана. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.

УПРАВЛЕНИЕ
Щит управления чиллера шкафного типа ZSA215 включает: главный выключатель EATON, контроллер Carel MC2, автомат защиты цепи управления, мотор-автомат компрессоров и насоса, пускатели компрессоров и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала. Дополнительно в щит управления чиллером возможно установить GSM - модем соединенный с контроллером по RS485 позволяющим удаленно производить мониторинг состояния чиллера.

ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- манометров высокого и низкого давления;
- регулятор давления конденсации;
- подогрев картера компрессоров;
- запорные вентили компрессоров;
- выносной конденсатор воздушного охлаждения;
- регулятор частоты вращения вентиляторов конденсатора;
- запорные вентили насоса;
- высоконапорный насос;
- встроенный конденсатор водяного охлаждения;
- GSM модем для удаленного мониторинга параметров;
- спиральные компрессора работающие на других фреонах R404A, R410A
