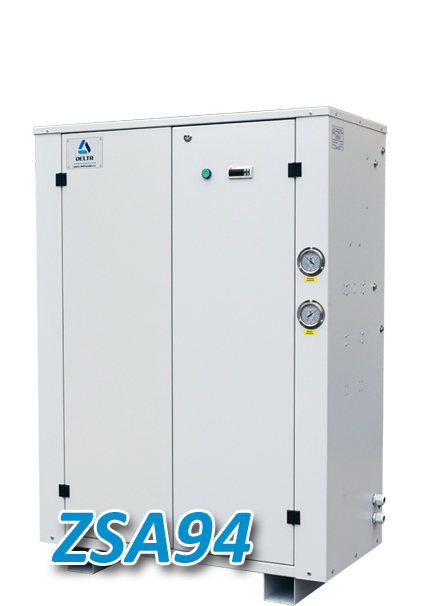

Чиллер шкафного типа ZSA94

Чиллер шкафного типа ZSA94
Чиллер шкафного типа ZSA94
Чиллер шкафного типа ZSA94

Чиллер шкафного типа ZSA94

Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
toC воды t воздуха
+20oC		 t воздуха
+25oC		 t воздуха
+30oC		 t воздуха
+35oC		 t воздуха
+40oC
+7oC 21.8 20.7 19.55 18.5 16.6
+10oC 24.3 23.2 21.9 20.5 18.85
+15oC 29.1 127.8 26.4 24.8 23
+20oC 34.6 33.1 31.4 29.6 27.6

Дополнительные опции для чиллера:

/ Подробно

/ Подробно

/ Подробно

/ Подробно

/ Подробно

/ Подробно

Ваша конфигурация:  Чиллер шкафного типа ZSA94-

Цена: По запросу расчета чиллера



  • +7(812)318-75-20
  • info@deltacold.ru
  • г.СПб, ул.Полевая Сабировская д.3
Заказать
  • Каталог PDF:
Поделитесь информацией:


Дополнительная информация:

ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 17,2 кВт до 28,6 кВт

Q=17,2 кВт при Твых=+50С, Твозд= +350С
Q=18,7 кВт при Твых=+70С, Твозд= +350С
Q=21,2 кВт при Твых=+100С, Твозд= +350С
Q=22,8 кВт при Твых=+120С, Твозд= +350С
Q=25,6 кВт при Твых=+150С, Твозд= +350С
Максимальный потребляемый ток компрессора 15,9 А
Хладагент R407C

Габаритные размеры ДхШхВ (мм.): 1000х500х1350
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР / 1"НР (нержавеющая сталь)

КОРПУС
Несущий корпус чиллера шкафного типа ZSA94 изготовлен из оцинкованной стали, защищенной порошковой краской. Форма деталей корпуса чиллера обеспечивает максимальную жесткость. Панели на петлях предоставляют полный доступ к внутренним компонентам чиллера для их осмотра и технического обслуживания. Специально предусмотренные габаритные размеры позволяют беспрепятственно проносить чиллеры внутри помещений, через стандартные дверные проемы к месту монтажа чиллера.

КОМПРЕССОР
Герметичный спиральный компрессор с тепловой защитой от перегрузки и смотровым стеклом, установленный на антивибрационные опоры.

ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: спиральный компрессор, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан, механический терморегулирующий клапан (ТРВ), сервисный клапан, обратный клапан. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.

УПРАВЛЕНИЕ
Щит управления чиллера шкафного типа ZSA94 включает: главный выключатель, контроллер, автомат защиты цепи управления, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала. Дополнительно в щит управления чиллером возможно установить GSM - модем соединенный с контроллером по RS485 позволяющим удаленно производить мониторинг состояния чиллера.

ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 90 л. без давления

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- манометров высокого и низкого давления;
- регулятор давления конденсации;
- подогрев картера компрессора;
- запорные вентили компрессора;
- выносной конденсатор воздушного охлаждения;
- регулятор частоты вращения вентиляторов конденсатора;
- запорные вентили насоса;
- высоконапорный насос;
- встроенный конденсатор водяного охлаждения;
- GSM модем для удаленного мониторинга параметров;
- спиральные компрессора работающие на других фреонах R404A, R410A

Чиллеры шкафного типа ZSA (предназначен для работы с выносным конденсатором ). Другие модели.
