ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 22,6 кВт до 37,7 кВт
Q=22,6 кВт при Твых=+50С, Твозд= +350С
Q=24,6 кВт при Твых=+70С, Твозд= +350С
Q=27,7 кВт при Твых=+100С, Твозд= +350СQ=29,9 кВт при Твых=+120С, Твозд= +350С
Q=33,5 кВт при Твых=+150С, Твозд= +350С
Потребляемая мощность компрессора 8,08 кВт
Хладагент R407C

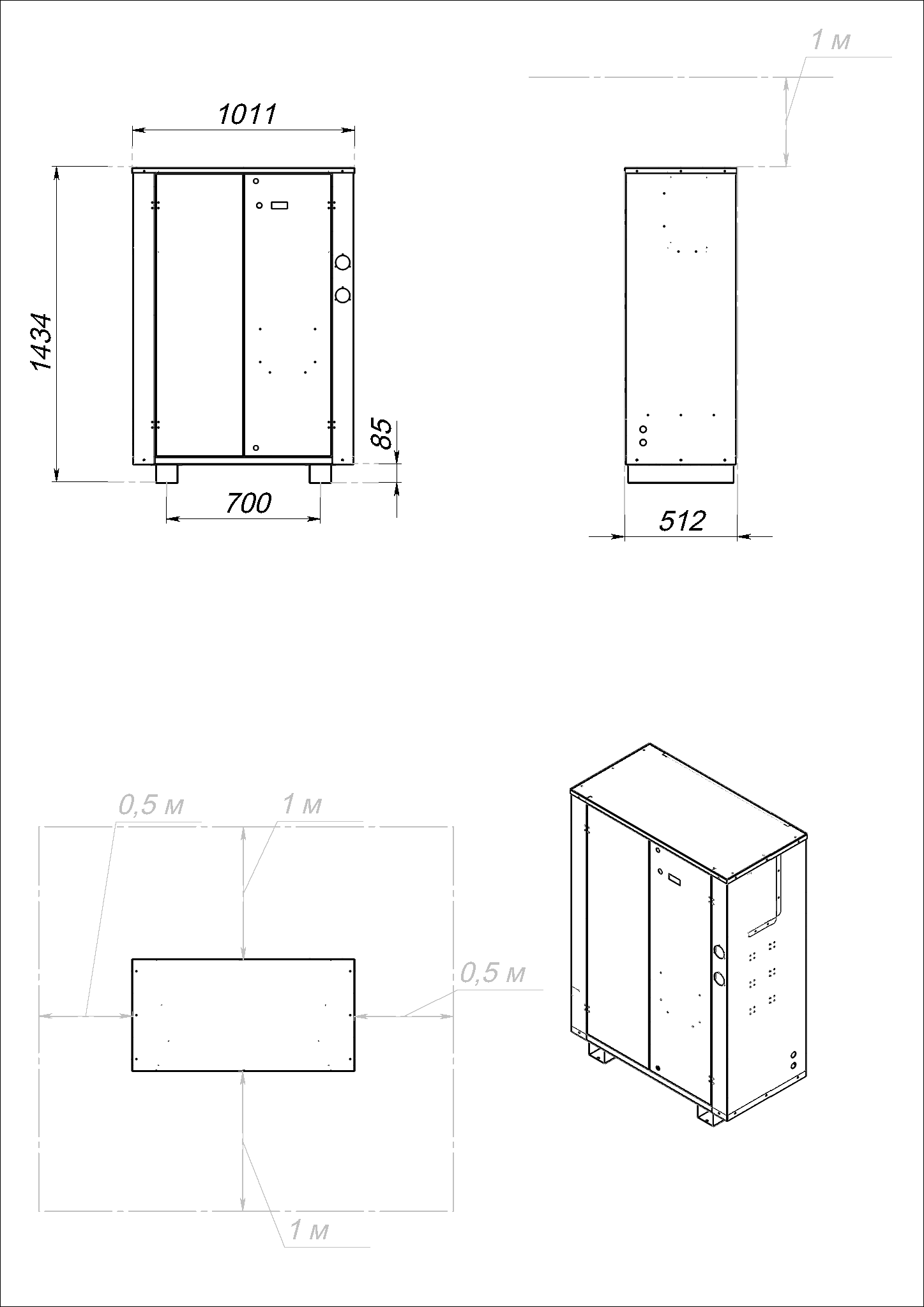

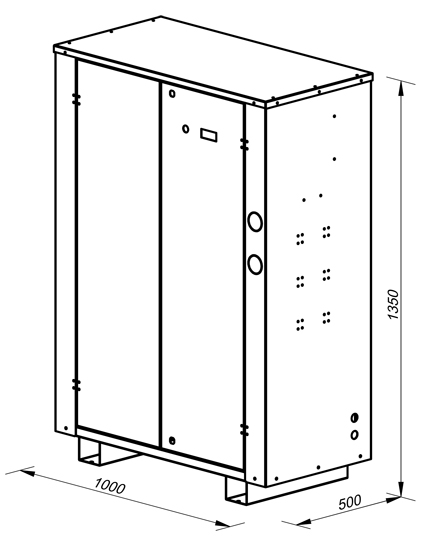

Габаритные размеры ДхШхВ (мм.): 1000х500х1350
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 11/4"НР / 11/4"НР
(нержавеющая сталь)
КОРПУС
Несущий корпус чиллера шкафного типа ZSA125
изготовлен из оцинкованной стали, защищенной порошковой краской. Форма
деталей корпуса чиллера обеспечивает максимальную жесткость. Панели на
петлях предоставляют полный доступ к внутренним компонентам чиллера для
их осмотра и технического обслуживания. Специально предусмотренные
габаритные размеры позволяют беспрепятственно проносить чиллеры внутри
помещений, через стандартные дверные проемы к месту монтажа чиллера.

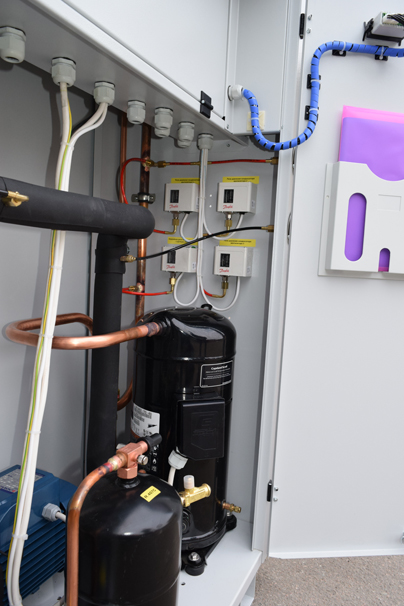

КОМПРЕССОРГерметичный спиральный компрессор Copeland Scroll с тепловой защитой от перегрузки и смотровым стеклом, установленный на антивибрационные опоры.
ИСПАРИТЕЛЬ
Медно-паянный
пластинчатого типа, теплоизолированный. Испаритель производится из
высококачественной нержавеющей стали, увеличивающего его срок работы и
повышающего сопротивление коррозии.

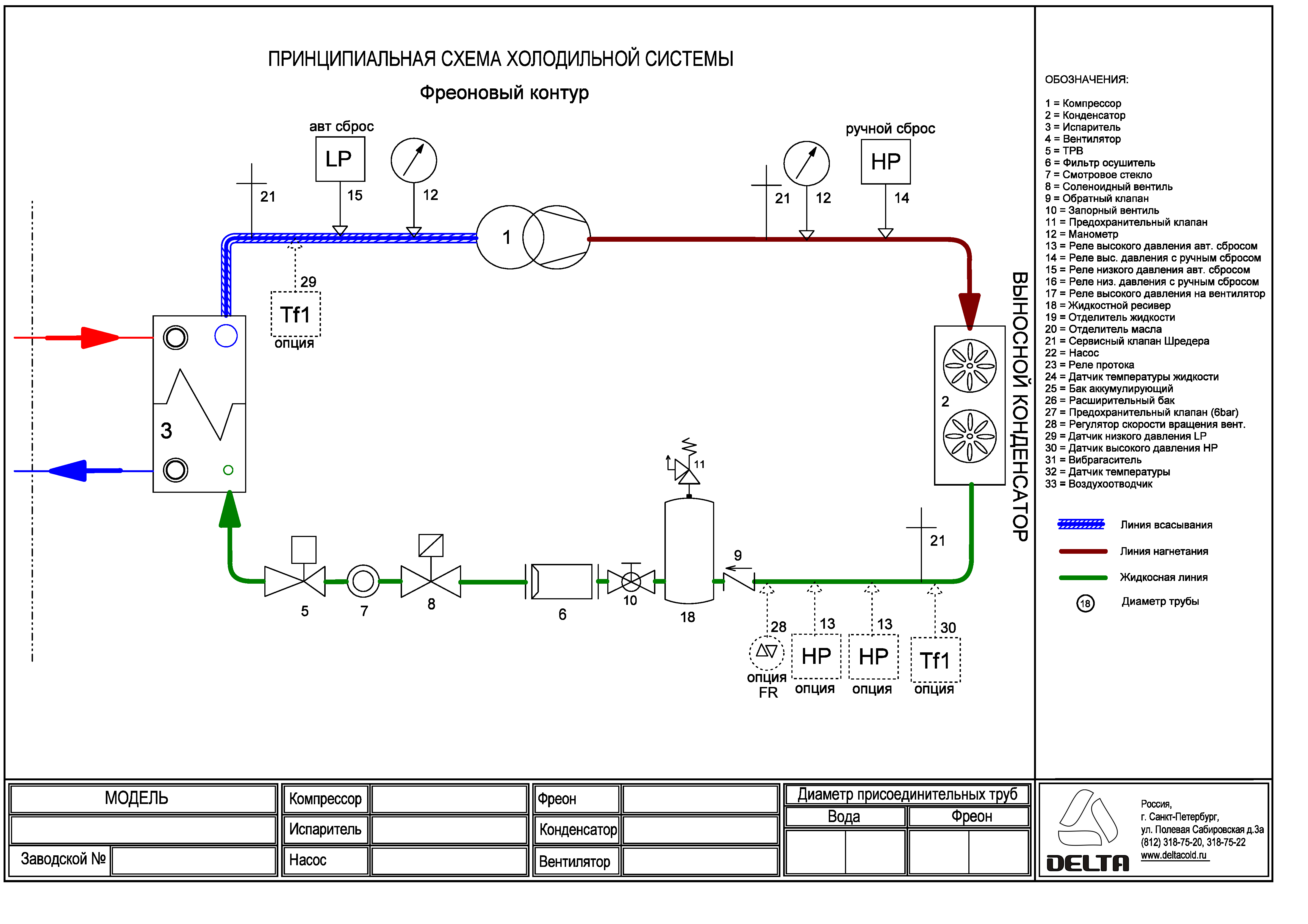

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер
снабжен одним контуром охлаждения, включает: спиральный компрессор,
пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр
осушитель,
смотровое стекло, соленоидный клапан, механический терморегулирующий
клапан (ТРВ), сервисный
клапан, обратный клапан. Для защиты контура
охлаждения применены следующие устройства: аварийное реле высокого
давления с ручным сбросом, аварийное реле низкого давления с
автоматическим сбросом, реле протока воды, аварийный механический клапан
высокого давления, аварийный датчик минимальной температуры воды на
выходе из испарителя.
УПРАВЛЕНИЕ
Щит управления чиллера шкафного типа ZSA125
включает: главный выключатель EATON, контроллер Carel MC2,
автомат защиты цепи управления, мотор-автомат компрессора и насоса,
пускатели
компрессора и насоса, вспомогательный трансформатор, реле
контроля фаз. Микропроцессорный контроллер управляет работой всех узлов
чиллера. На дисплее контроллера отображается все необходимая
информация: температура на воде и выходе, аварии и ошибки работы. В
стандартной комплектации предусмотрены клеммы для удаленного пуска и
остановки чиллера, а также клеммы аварийного сигнала. Дополнительно в
щит управления чиллером возможно установить GSM - модем соединенный с
контроллером по RS485 позволяющим удаленно производить мониторинг
состояния чиллера.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 90 л. без давления
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- манометров высокого и низкого давления;
- регулятор давления конденсации;
- подогрев картера компрессора;
- запорные вентили компрессора;
- выносной конденсатор воздушного охлаждения;
- регулятор частоты вращения вентиляторов конденсатора;
- запорные вентили насоса;
- высоконапорный насос;
- встроенный конденсатор водяного охлаждения;
- GSM модем для удаленного мониторинга параметров;
- спиральные компрессора работающие на других фреонах R404A, R410A
