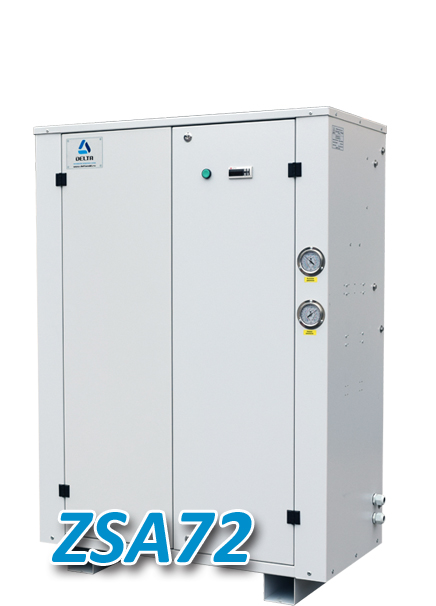

Чиллер шкафного типа ZSA72
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 15.9 | 15 | 14 | 13 | 12 |
| +10oC | 17.9 | 16.8 | 15.7 | 14.6 | 13.6 |
| +15oC | 21.4 | 20.2 | 19 | 17.8 | 16.5 |
| +20oC | 25.5 | 24.1 | 22.7 | 21.3 | 19.9 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Чиллер шкафного типа ZSA72-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 12,3 кВт до 20,8 кВт
Q=12,3 кВт при Твых=+50С, Твозд= +350С
Q=13,4 кВт при Твых=+70С, Твозд= +350С
Q=15,1 кВт при Твых=+100С, Твозд= +350С
Q=16,4 кВт при Твых=+120С, Твозд= +350С
Q=18,4 кВт при Твых=+150С, Твозд= +350С
Максимальный потребляемый ток компрессора 13 А
Хладагент R407C
Габаритные размеры ДхШхВ (мм.): 1000х500х1350
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР / 1"НР (нержавеющая сталь)КОРПУС
Несущий корпус чиллера шкафного типа ZSA72
изготовлен из оцинкованной стали, защищенной порошковой краской. Форма
деталей корпуса чиллера обеспечивает максимальную жесткость. Панели на
петлях предоставляют полный доступ к внутренним компонентам чиллера для
их осмотра и технического обслуживания. Специально предусмотренные
габаритные размеры позволяют беспрепятственно проносить чиллеры внутри
помещений, через стандартные дверные проемы к месту монтажа чиллера.
Герметичный спиральный компрессор с тепловой защитой от перегрузки и смотровым стеклом, установленный на антивибрационные опоры.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.
ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: спиральный компрессор, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан, механический терморегулирующий клапан (ТРВ), сервисный клапан, обратный клапан. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.
Чиллер снабжен одним контуром охлаждения, включает: спиральный компрессор, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан, механический терморегулирующий клапан (ТРВ), сервисный клапан, обратный клапан. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.
УПРАВЛЕНИЕ
Щит управления чиллера шкафного типа ZSA72 включает: главный выключатель, контроллер, автомат защиты цепи управления, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала. Дополнительно в щит управления чиллером возможно установить GSM - модем соединенный с контроллером по RS485 позволяющим удаленно производить мониторинг состояния чиллера.
Щит управления чиллера шкафного типа ZSA72 включает: главный выключатель, контроллер, автомат защиты цепи управления, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала. Дополнительно в щит управления чиллером возможно установить GSM - модем соединенный с контроллером по RS485 позволяющим удаленно производить мониторинг состояния чиллера.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 90 л. без давления
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- манометров высокого и низкого давления;
- регулятор давления конденсации;
- подогрев картера компрессора;
- запорные вентили компрессора;
- выносной конденсатор воздушного охлаждения;
- регулятор частоты вращения вентиляторов конденсатора;
- запорные вентили насоса;
- высоконапорный насос;
- встроенный конденсатор водяного охлаждения;
- GSM модем для удаленного мониторинга параметров;
- спиральные компрессора работающие на других фреонах R404A, R410A
