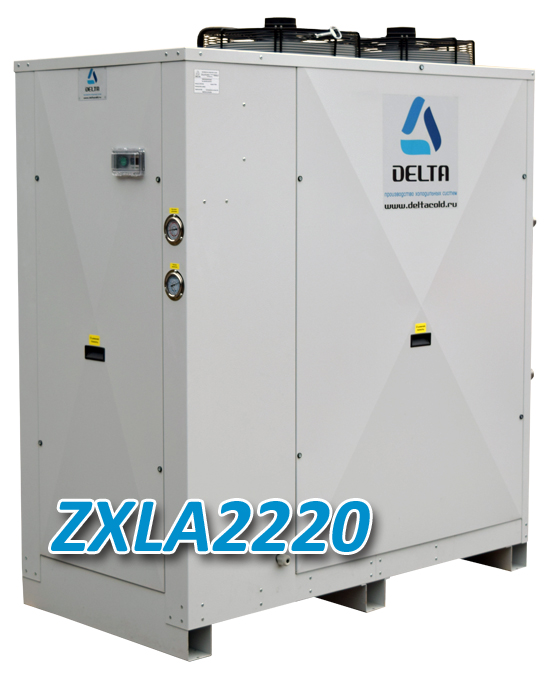

Компактные низкотемпературные моноблочные чиллеры ZXLA2220


Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.

Дополнительные опции для чиллера:

Ваша конфигурация:  Компактные низкотемпературные моноблочные чиллеры ZXLA2220

Цена: По запросу расчета чиллера



  • +7(812)318-75-20
  • info@deltacold.ru
  • г.СПб, ул.Полевая Сабировская д.3
Заказать
  • Каталог PDF:

Поделитесь информацией:


Дополнительная информация:

ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 17,1 кВт до 27,8 кВт

Q=17,1 кВт при Твых= -100С, Твозд= +350С
Q=20,0 кВт при Твых= -70С, Твозд= +350С
Q=22,1 кВт при Твых= -50С, Твозд= +350С
Q=25,5 кВт при Твых= -20С, Твозд= +350С
Q=27,8 кВт при Твых= 00С, Твозд= +350С
Потребляемая мощность компрессора 14,2 кВт
Хладагент R404a

Габаритные размеры ДхШхВ (мм.): 1500х800х1830
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 11/4"НР / 11/4"НР

КОРПУС
Корпус компактного моноблочного чиллера ZXLA2020 с воздушным охлаждением конденсатора изготовлен из оцинкованной стали, защищенная порошковой краской. Форма деталей корпуса обеспечивает максимальную жесткость. Съемные панели предоставляют доступ к внутренним компонентам для их осмотра и технического обслуживания.

КОМПРЕССОР
Герметичный спиральный компрессор Copeland Scroll с тепловой защитой от перегрузки, смотровым стеклом, установленный на антивибрационные опоры и оснащен подогревом картера компрессора. Спиральные компрессоры имеют наименьший процент отказов по сравнению с компрессорами любых других типов.

КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы EBMPapst с аэродинамическим профилем лопастей, прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума. Регулятор скорости вращения вентиляторов (Fan speed controller) в стандартной комплектации, позволяющим управлять вращением вентиляторов в зависимости от давления конденсации хладагента.

ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: фильтр осушитель, смотровое стекло, механический терморегулирующий клапан (ТРВ), сервисный клапан, конденсатор
воздушного охлаждения. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды.

УПРАВЛЕНИЕ
Щит управления компактного низкотемпературного моноблочного чиллера ZXLA2220 включает: главный выключатель EATON, контроллер Carel MC2, защитные автоматы, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.

ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 200 л. без давления
РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующим нержавеющим баком 120 л. под давлением
