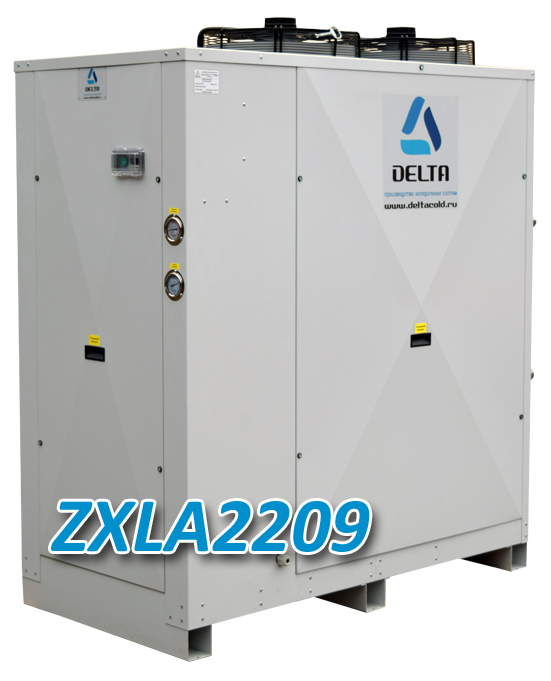

Компактные низкотемпературные моноблочные чиллеры ZXLA2209
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
Дополнительные опции для чиллера:
Ваша конфигурация: Компактные низкотемпературные моноблочные чиллеры ZXLA2209-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 8,0 кВт до 12,3 кВт
Q=8,0 кВт при Твых= -100С, Твозд= +350С
Q=9,1 кВт при Твых= -70С, Твозд= +350С
Q=9,9 кВт при Твых= -50С, Твозд= +350С
Q=11,3 кВт при Твых= -20С, Твозд= +350С
Q=12,3 кВт при Твых= 00С, Твозд= +350С
Потребляемая мощность компрессора 6,22 кВт
Хладагент R404a
Габаритные размеры ДхШхВ (мм.): 1500х800х1830
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НРКОРПУС
Корпус компактного моноблочного чиллера ZXLA2009
с воздушным охлаждением конденсатора изготовлен из оцинкованной стали,
защищенная порошковой краской. Форма деталей корпуса обеспечивает
максимальную жесткость. Съемные панели предоставляют доступ к внутренним
компонентам для их осмотра и технического обслуживания.
Герметичный спиральный компрессор Copeland Scroll с
тепловой защитой от перегрузки, смотровым стеклом, установленный на
антивибрационные опоры и оснащен подогревом картера компрессора.
Спиральные компрессоры имеют наименьший процент отказов по сравнению с
компрессорами любых других типов.
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы EBMPapst с аэродинамическим профилем лопастей, прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума. Регулятор скорости вращения вентиляторов (Fan speed controller) в стандартной комплектации, позволяющим управлять вращением вентиляторов в зависимости от давления конденсации хладагента.
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы EBMPapst с аэродинамическим профилем лопастей, прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума. Регулятор скорости вращения вентиляторов (Fan speed controller) в стандартной комплектации, позволяющим управлять вращением вентиляторов в зависимости от давления конденсации хладагента.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.
ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: фильтр осушитель, смотровое стекло, механический терморегулирующий клапан (ТРВ), сервисный клапан, конденсатор
воздушного охлаждения. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды.
Чиллер снабжен одним контуром охлаждения, включает: фильтр осушитель, смотровое стекло, механический терморегулирующий клапан (ТРВ), сервисный клапан, конденсатор
воздушного охлаждения. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды.
УПРАВЛЕНИЕ
Щит управления компактного низкотемпературного моноблочного чиллера ZXLA2209 включает: главный выключатель EATON, контроллер Carel MC2, защитные автоматы, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
Щит управления компактного низкотемпературного моноблочного чиллера ZXLA2209 включает: главный выключатель EATON, контроллер Carel MC2, защитные автоматы, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 200 л. без давления
РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующим нержавеющим баком 120 л. под давлением
