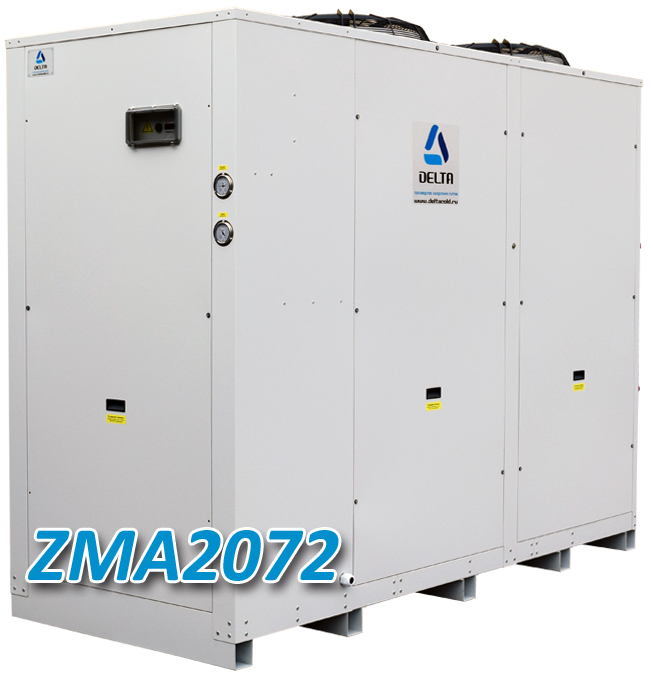

Моноблочный чиллер ZMA2072
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 83.6 | 79.4 | 74.6 | 69.2 | 63.2 |
| +10oC | 93.8 | 89.2 | 84 | 78.2 | 71.8 |
| +15oC | 112.6 | 107.4 | 101.4 | 195 | 87.8 |
| +20oC | 134.2 | 128.2 | 121.4 | 114.2 | 106.2 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Моноблочный чиллер ZMA2072-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 65,6 кВт до 110,4 кВт
Q=65,6 кВт при Твых=+50С, Твозд= +350С
Q=70,4 кВт при Твых=+70С, Твозд= +350С
Q=80,8 кВт при Твых=+100С, Твозд= +350С
Q=87,4 кВт при Твых=+120С, Твозд= +350С
Q=98,2 кВт при Твых=+150С, Твозд= +350С
Максимальный потребляемый ток одного компрессора 34 А (Всего два компрессора)
Хладагент R407C
Габаритные размеры ДхШхВ (мм.): 2720х1150х2400
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 2"НР / 2"НР
Моноблочный чиллер ZMA2072 с воздушным охлаждением конденсатора поставляется в заводской упаковке,
заправленный хладагентом R407C, полностью готовый к работе. Требуется
только подключения питающего кабеля на месте установки и трубопроводов
для обеспечения циркуляции охлаждающей жидкости.
КОРПУС
Независимый
корпус чиллера из оцинкованной стали, защищенная порошковой краской.
Форма деталей корпуса обеспечивает максимальную жесткость. Съемные
панели легко снимаются и предоставляют доступ к внутренним компонентам
для их осмотра и технического обслуживания.
КОМПРЕССОРЫ
Герметичные компрессора спирального типа с тепловой защитой от
перегрузок и смотровым стеклом. Компрессоры установлены на антивибрационных опорах и
размещены в отсеке, отделенным от конденсатора перегородкой, что
позволяет производит настройку и сервисное обслуживание в режиме работы
чиллера.
ИСПАРИТЕЛЬ
Медно-паянный испаритель пластинчатого типа (BPHE - Brazed Plate Heat Exchanger) теплоизолированный, с одним или двумя фреоновым контуром и одним водяным контуром. Температура жидкости на входе и выходе из испарителя контролируется датчиками температуры. Датчик температуры на выходе из теплообменника является аварийным. Для защиты испарителя от замерзания, в случае отсутствия потока жидкости через теплообменный аппарат, перед в испарителем чиллера установлено реле протока. Как опция, возможно установить кожухотрубный испаритель.
Медно-паянный испаритель пластинчатого типа (BPHE - Brazed Plate Heat Exchanger) теплоизолированный, с одним или двумя фреоновым контуром и одним водяным контуром. Температура жидкости на входе и выходе из испарителя контролируется датчиками температуры. Датчик температуры на выходе из теплообменника является аварийным. Для защиты испарителя от замерзания, в случае отсутствия потока жидкости через теплообменный аппарат, перед в испарителем чиллера установлено реле протока. Как опция, возможно установить кожухотрубный испаритель.
КОНДЕНСАТОР ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Конденсатор чиллера изготовлен из медных трубок с алюминиевым оребрением. Рама конденсатора изготовлена из оцинкованной стали. Как опция, доступна защитная решетка конденсатора и регулятор скорости вращения вентиляторов в зависимости от давления конденсации хладагента.
Осевые вентиляторы с лопастями аэродинамического профиля с защитной решеткой, непосредственный привод с электродвигателем. Для снижения уровня шума чиллера возможно дополнительно установить опцию FR - регулирование скорости вращения вентилятора (ов).
Холодильный контур включает в себя: 2 спиральных компрессора, конденсатор,
фильтр, смотровое стекло, соленоидный клапан, электронный терморегулирующий клапан. Для защиты контура охлаждения
установлены следующие устройства: реле защиты по высокому давлению с
ручным сбросом, реле защиты по низкому давлению с автоматическим
сбросом, аварийный клапан сброса давления, датчик температуры выхода
воды из испарителя.
ЩИТ АВТОМАТИКИ
Щит автоматики и управления чиллера включает: главный автоматический
выключатель, автоматы , контактор компрессоров, вентиляторов, насоса (-ов), трансформатор, реле контроля фаз, мотор-автоматы
компрессоров, насосов, вентиляторов. Микропроцессорный контроллер управляет работой всех узлов и отображает все
рабочие функции и аварии чиллера. Дополнительно чиллер можно укомплектовать GSM-модемом
соединенным с контроллером шиной ModBus.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 500 л. без давления
РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующим нержавеющим баком 330 л. под давлением Моноблочные чиллеры ZMA с воздушным охлаждением конденсатора. Другие модели.
