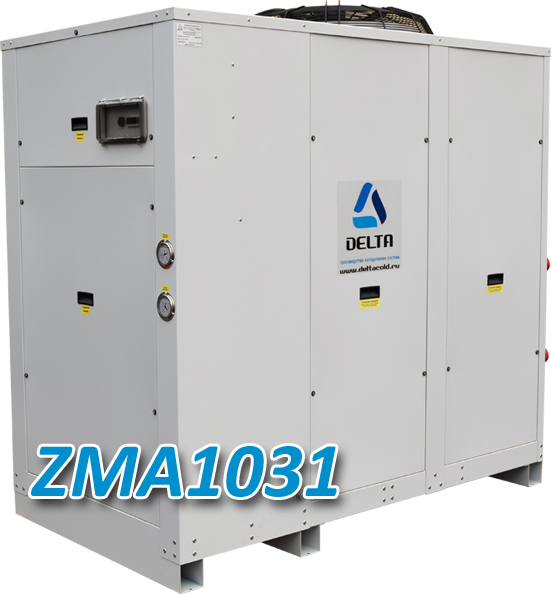

Моноблочный чиллер ZMA1031
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 35.4 | 34.1 | 31.6 | 39.1 | 26.4 |
| +10oC | 41.1 | 38.6 | 36 | 33.3 | 30.4 |
| +15oC | 50 | 47.2 | 44.2 | 41.1 | 37.8 |
| +20oC | 60.2 | 57 | 53.6 | 50.1 | 46.4 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Моноблочный чиллер ZMA1031 -
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 27,4 кВт до 45,5 кВт
Q=27,4 кВт при Твых=+50С, Твозд= +350С
Q=30,1 кВт при Твых=+70С, Твозд= +350С
Q=34,4 кВт при Твых=+100С, Твозд= +350С
Q=37,5 кВт при Твых=+120С, Твозд= +350С
Q=42,4 кВт при Твых=+150С, Твозд= +350С
Максимальный потребляемый ток компрессора 28 А (Всего один компрессор)
Хладагент R407C
Габаритные размеры ДхШхВ (мм.): 1765х1010х1850
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1 1/4"НР / 1 1/4"НР
Моноблочный чиллер ZMA1031 с воздушным охлаждением конденсатора поставляется в заводской упаковке,
заправленный хладагентом R407C, полностью готовый к работе. Требуется
только подключения питающего кабеля на месте установки и трубопроводов
для обеспечения циркуляции охлаждающей жидкости.
КОРПУС
Независимый
корпус чиллера из оцинкованной стали, защищенная порошковой краской.
Форма деталей корпуса обеспечивает максимальную жесткость. Съемные
панели легко снимаются и предоставляют доступ к внутренним компонентам
для их осмотра и технического обслуживания.
КОМПРЕССОР
Герметичный компрессор спирального типа с тепловой защитой от
перегрузок и смотровым стеклом. Компрессоры установлены на антивибрационных опорах и
размещены в отсеке, отделенным от конденсатора перегородкой, что
позволяет производит настройку и сервисное обслуживание в режиме работы
чиллера.
ИСПАРИТЕЛЬ
Медно-паянный испаритель пластинчатого типа (BPHE - Brazed Plate Heat Exchanger) теплоизолированный, с одним или двумя фреоновым контуром и одним водяным контуром. Температура жидкости на входе и выходе из испарителя контролируется датчиками температуры. Датчик температуры на выходе из теплообменника является аварийным. Для защиты испарителя от замерзания, в случае отсутствия потока жидкости через теплообменный аппарат, перед в испарителем чиллера установлено реле протока. Как опция, возможно установить кожухотрубный испаритель.
Медно-паянный испаритель пластинчатого типа (BPHE - Brazed Plate Heat Exchanger) теплоизолированный, с одним или двумя фреоновым контуром и одним водяным контуром. Температура жидкости на входе и выходе из испарителя контролируется датчиками температуры. Датчик температуры на выходе из теплообменника является аварийным. Для защиты испарителя от замерзания, в случае отсутствия потока жидкости через теплообменный аппарат, перед в испарителем чиллера установлено реле протока. Как опция, возможно установить кожухотрубный испаритель.
КОНДЕНСАТОР ВОЗДУШНОГО ОХЛАЖДЕНИЯ
Конденсатор чиллера изготовлен из медных трубок с алюминиевым оребрением. Рама конденсатора изготовлена из оцинкованной стали. Как опция, доступна защитная решетка конденсатора и регулятор скорости вращения вентиляторов в зависимости от давления конденсации хладагента.

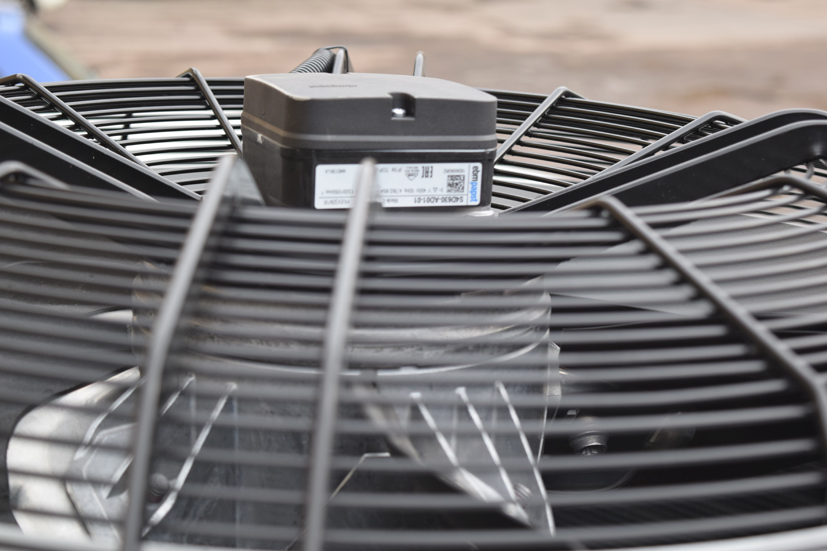

Осевые вентиляторы с лопастями аэродинамического профиля с защитной решеткой, непосредственный привод с электродвигателем. Для снижения уровня шума чиллера возможно дополнительно установить опцию FR - регулятор скорости вращения вентилятора (ов).
Холодильный контур включает в себя: компрессор (-ы), конденсатор,
фильтр, смотровое стекло, соленоидный клапан, терморегулирующий клапан
(механический или электронный). Для защиты контура охлаждения
установлены следующие устройства: реле защиты по высокому давлению с
ручным сбросом, реле защиты по низкому давлению с автоматическим
сбросом, аварийный клапан сброса давления, датчик температуры выхода
воды из испарителя.
ЩИТ АВТОМАТИКИ
Щит автоматики и управления чиллера включает: главный автоматический
выключатель, автоматы , контактор компрессора, вентилятора, насоса (-ов), трансформатор, реле контроля фаз, мотор-автоматы
компрессора, насосов, вентиляторов. Микропроцессорный контроллер управляет работой всех узлов и отображает все
рабочие функции и аварии чиллера. Дополнительно чиллер можно укомплектовать GSM-модемом
соединенным с контроллером шиной ModBus.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 200 л. без давления
РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующим нержавеющим баком 120 л. под давлением Моноблочные чиллеры ZMA с воздушным охлаждением конденсатора. Другие модели.
