Чиллер в корпусе со встроенным гидромодулем ZNA2061 (для работы с выносным конденсатором)
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
| toC воды | t воздуха +20oC |
t воздуха +25oC |
t воздуха +30oC |
t воздуха +35oC |
t воздуха +40oC |
|---|---|---|---|---|---|
| +7oC | 70.80 | 68.2 | 63.2 | 58.2 | 52.8 |
| +10oC | 82.2 | 77.2 | 72 | 66.6 | 60.8 |
| +15oC | 100 | 94.4 | 88.4 | 82.2 | 75.6 |
| +20oC | 120.4 | 114 | 107.2 | 100.2 | 92.8 |
Дополнительные опции для чиллера:
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
/ Подробно
Ваша конфигурация: Чиллер в корпусе со встроенным гидромодулем ZNA2061 (для работы с выносным конденсатором)-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 54,8 кВт до 97,0 кВт
Q=54,8 кВт при Твых=+50С, Твозд= +350С
Q=60,2 кВт при Твых=+70С, Твозд= +350С
Q=68,8 кВт при Твых=+100С, Твозд= +350С
Q=75,0 кВт при Твых=+120С, Твозд= +350С
Q=84,8 кВт при Твых=+150С, Твозд= +350С
Максимальный потребляемый ток одного компрессора 28 А (всего два компрессора)
Хладагент R407C

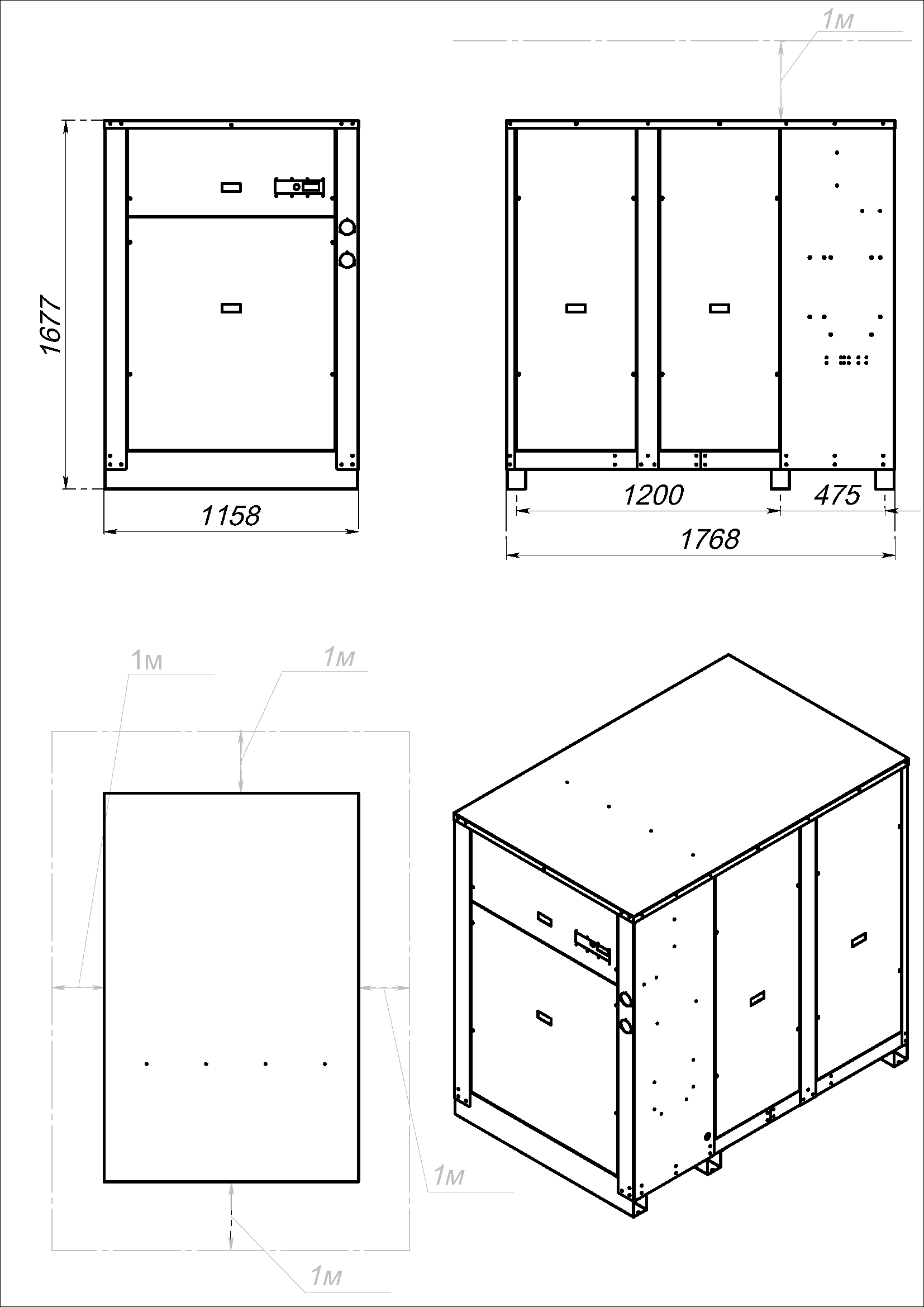

Габаритные размеры ДхШхВ (мм.): 1800х1150х1700
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 2"НР / 2"НР (нержавеющая сталь)КОРПУС
Несущий корпус чиллера типа ZNA2061 изготовлен из оцинкованной стали, защищенной порошковой краской. Форма деталей корпуса чиллера обеспечивает максимальную жесткость. Съемные панели предоставляют полный доступ к внутренним компонентам чиллера для их осмотра и технического обслуживания.
Герметичные спиральные компрессоры с тепловой защитой от перегрузки объединены в тандем.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.

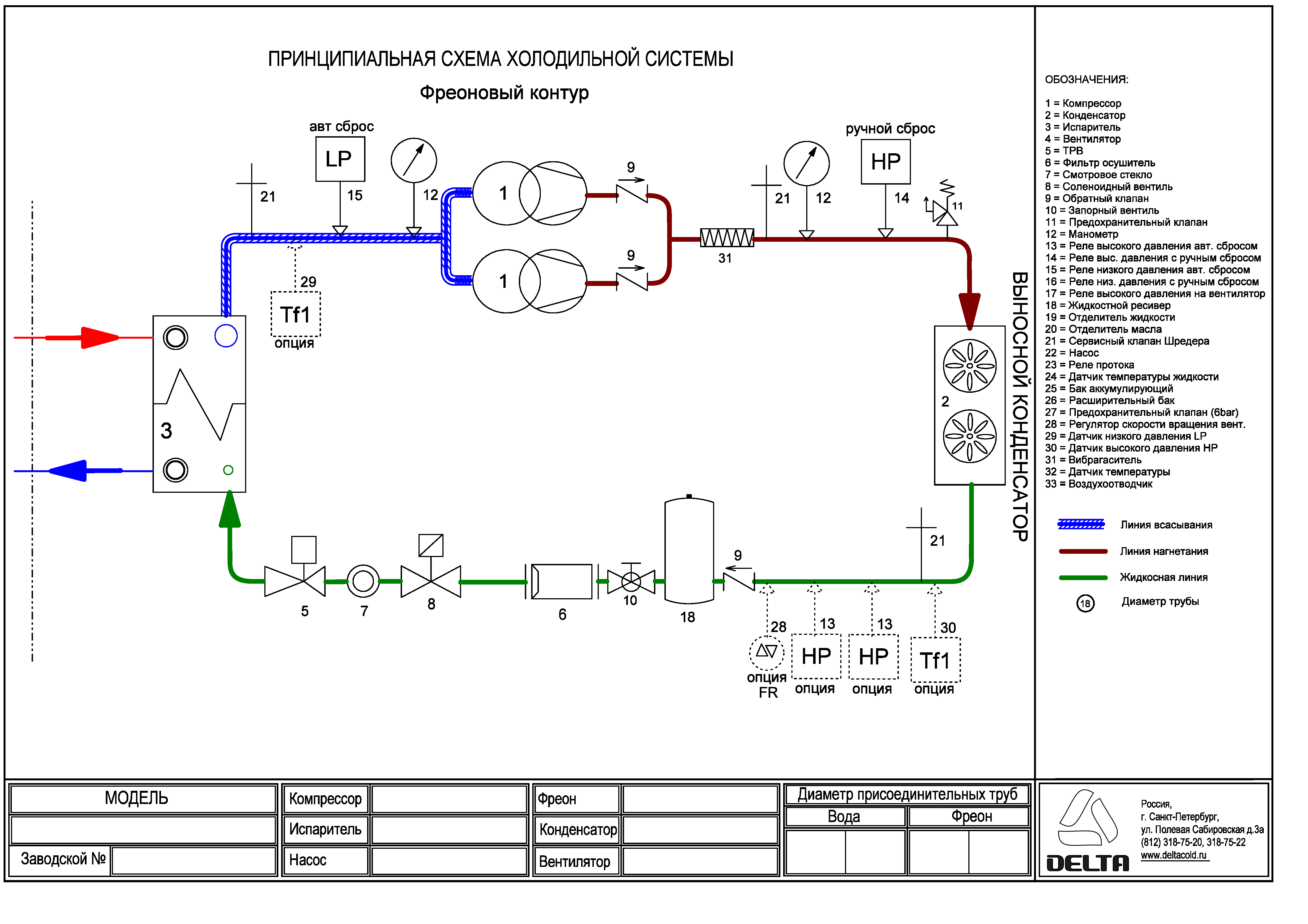

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: тандем спиральных компрессоров, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан,терморегулирующий вентиль , сервисный клапан, обратные клапана. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.
Чиллер снабжен одним контуром охлаждения, включает: тандем спиральных компрессоров, пластинчатый испаритель, жидкокостной ресивер с роталоком, фильтр осушитель, смотровое стекло, соленоидный клапан,терморегулирующий вентиль , сервисный клапан, обратные клапана. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды, аварийный механический клапан высокого давления, аварийный датчик минимальной температуры воды на выходе из испарителя.
УПРАВЛЕНИЕ
Щит управления чиллера ZNA2061 включает: главный выключатель, контроллер, автомат защиты цепи управления, мотор-автомат компрессоров и насоса, пускатели компрессоров и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала.
Щит управления чиллера ZNA2061 включает: главный выключатель, контроллер, автомат защиты цепи управления, мотор-автомат компрессоров и насоса, пускатели компрессоров и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы. В стандартной комплектации предусмотрены клеммы для удаленного пуска и остановки чиллера, а также клеммы аварийного сигнала.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 500 л. без давления
РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующим нержавеющим баком 330 л. под давлениемРАС2 - Встроенный насос, резервный насос, встроенная пластиковая емкость (РАС2)
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
- манометров высокого и низкого давления;
- регулятор давления конденсации;
- подогрев картера компрессоров;
- запорные вентили компрессоров;
- выносной конденсатор воздушного охлаждения;
- регулятор частоты вращения вентиляторов конденсатора;
- запорные вентили насоса;
- высоконапорный насос;
- встроенный конденсатор водяного охлаждения;
- GSM модем для удаленного мониторинга параметров;
- спиральные компрессора работающие на других фреонах R404A, R410AЧиллер ZNA в корпусе со встроенным гидромодулем (для работы с выносным конденсатором). Другие модели.
