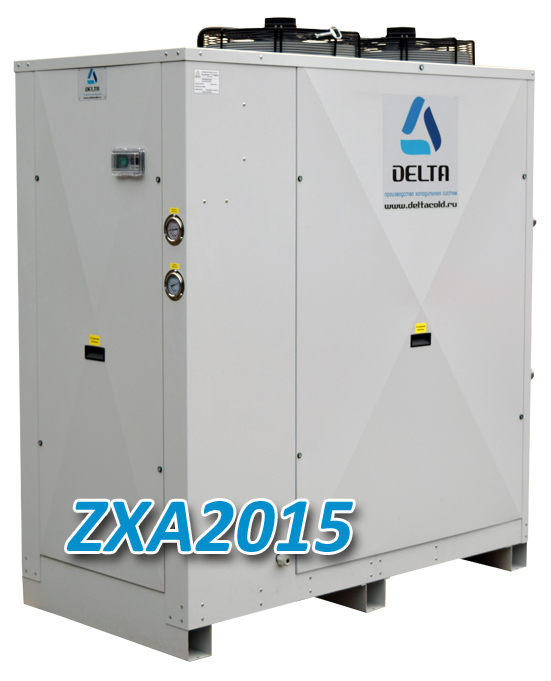

Компактный моноблочный чиллер ZXA2015

Главная
Модельный ряд чиллеров
Компактные моноблочные чиллеры ZXA с воздушным охлаждением конденсатора
Компактный моноблочный чиллер ZXA2015

Компактный моноблочный чиллер ZXA2015

Ваша конфигурация: Компактный моноблочный чиллер ZXA2015-

Таблица мощности чиллера в зависимости от температуры жидкости и окружающго воздуха.

t^oC воды	t воздуха +20^oC	t воздуха +25^oC	t воздуха +30^oC	t воздуха +35^oC	t воздуха +40^oC
+7^oC	17.8	16.85	15.8	14.7	13.5
+10^oC	20	19.00	17.85	16.6	15.3
+15^oC	24.2	23.00	21.7	20.3	18.75
+20^oC	29	27.6	26.10	24.5	22.7

Охлаждаемая жидкость - вода.

Список выбранных опций:

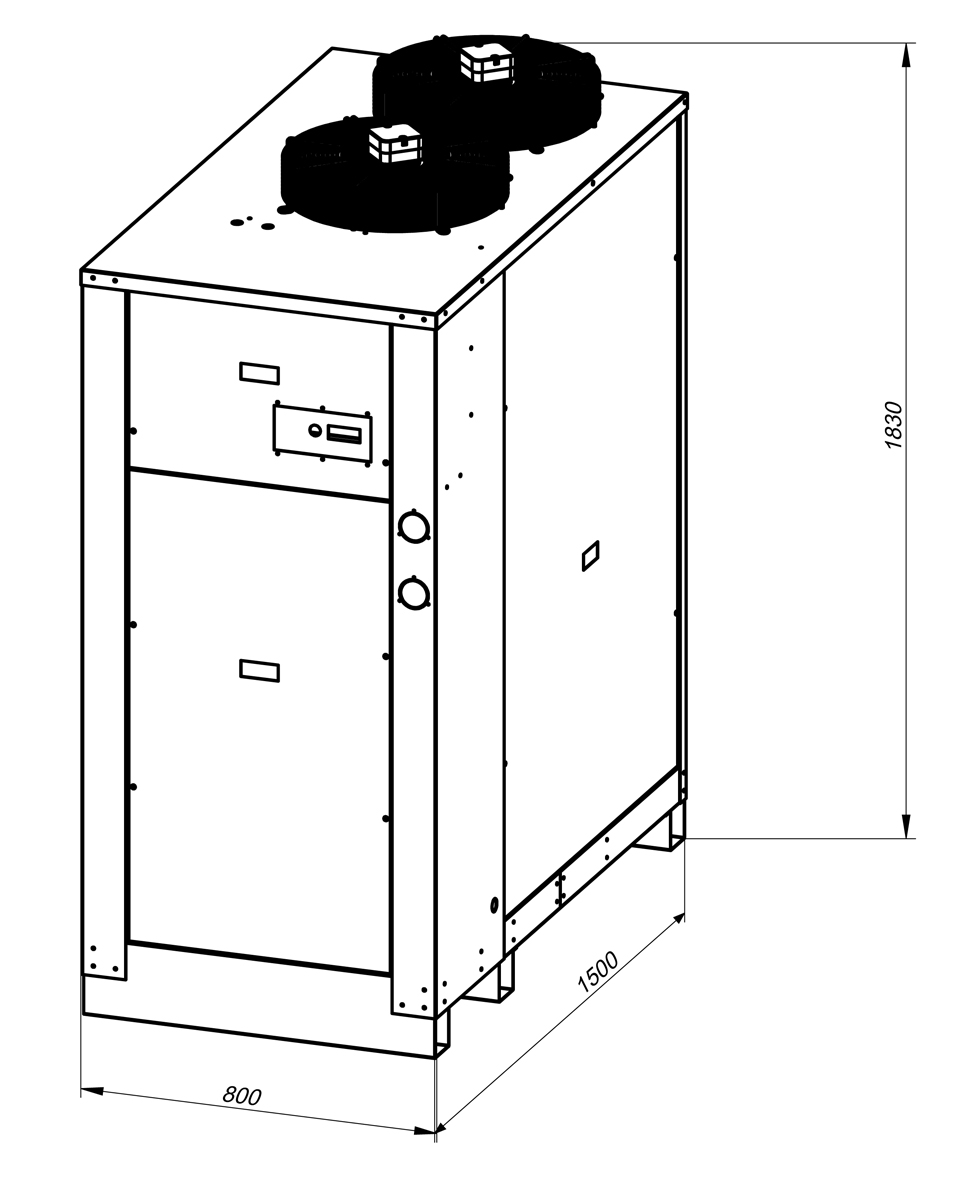

ГАБАРИТНЫЕ РАЗМЕРЫ ЧИЛЛЕРА:

Ваша конфигурация: Компактный моноблочный чиллер ZXA2015-

Цена: По запросу расчета чиллера.
Пришлите этот подбор и реквизиты на электронную почту info@deltacold.ru

Компактный моноблочный чиллер ZXA2015

Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.

t^oC воды	t воздуха +20^oC	t воздуха +25^oC	t воздуха +30^oC	t воздуха +35^oC	t воздуха +40^oC
+7^oC	17.8	16.85	15.8	14.7	13.5
+10^oC	20	19.00	17.85	16.6	15.3
+15^oC	24.2	23.00	21.7	20.3	18.75
+20^oC	29	27.6	26.10	24.5	22.7

Дополнительные опции для чиллера:

Без насоса и без емкости (P0) / Подробно

Встроенный насос, без емкости (Р1) / Подробно

Встроенный насос, резервный насос, без емкости (Р2) / Подробно

Встроенный насос, встроенная пластиковая емкость (РАС1) / Подробно

Встроенный насос, резервный насос, встроенная пластиковая емкость (РАС2) / Подробно

Встроенная пластиковая ёмкость, насос циркуляции в чиллере, вх/вых на потребителя (PAC1-P0) / Подробно

Встроенная пластиковая ёмкость, насос циркуляции в чиллера, насос на потребителя (PAC1-P1) / Подробно

Встроенная емкость из нержавеющей стали, встроенный насос (PAC1-SS) / Подробно

Встроенная емкость из нержавеющей стали , встроенный насос, резервный насос (PAC2-SS) / Подробно

Регулятор частоты вращения вентиляторов (FR) / Подробно

Версия для работы при температуре ниже минус 30 градусов (LT) / Подробно

Версия для работы при температуре выше плюс 35 градусов (HT) / Подробно

Версия с пониженным шумом (LN) / Подробно

Защитная решетка конденсатора (CP) / Подробно

Ваша конфигурация: Компактный моноблочный чиллер ZXA2015-

Цена: По запросу расчета чиллера

+7(812)318-75-20
info@deltacold.ru
г.СПб, ул.Полевая Сабировская д.3

Заказать

Каталог PDF:

Дополнительная информация:

ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 13,9 кВт до 23,6 кВт

Q=13,9 кВт при Твых=+5⁰С, Твозд= +35⁰С

Q=15,2 кВт при Твых=+7⁰С, Твозд= +35⁰С

Q=17,2 кВт при Твых=+10⁰С, Твозд= +35⁰С

Q=18,6 кВт при Твых=+12⁰С, Твозд= +35⁰С

Q=20,5 кВт при Твых=+15⁰С, Твозд= +35⁰С

Максимальный потребляемый ток одного компрессора 15 A

Хладагент R407C

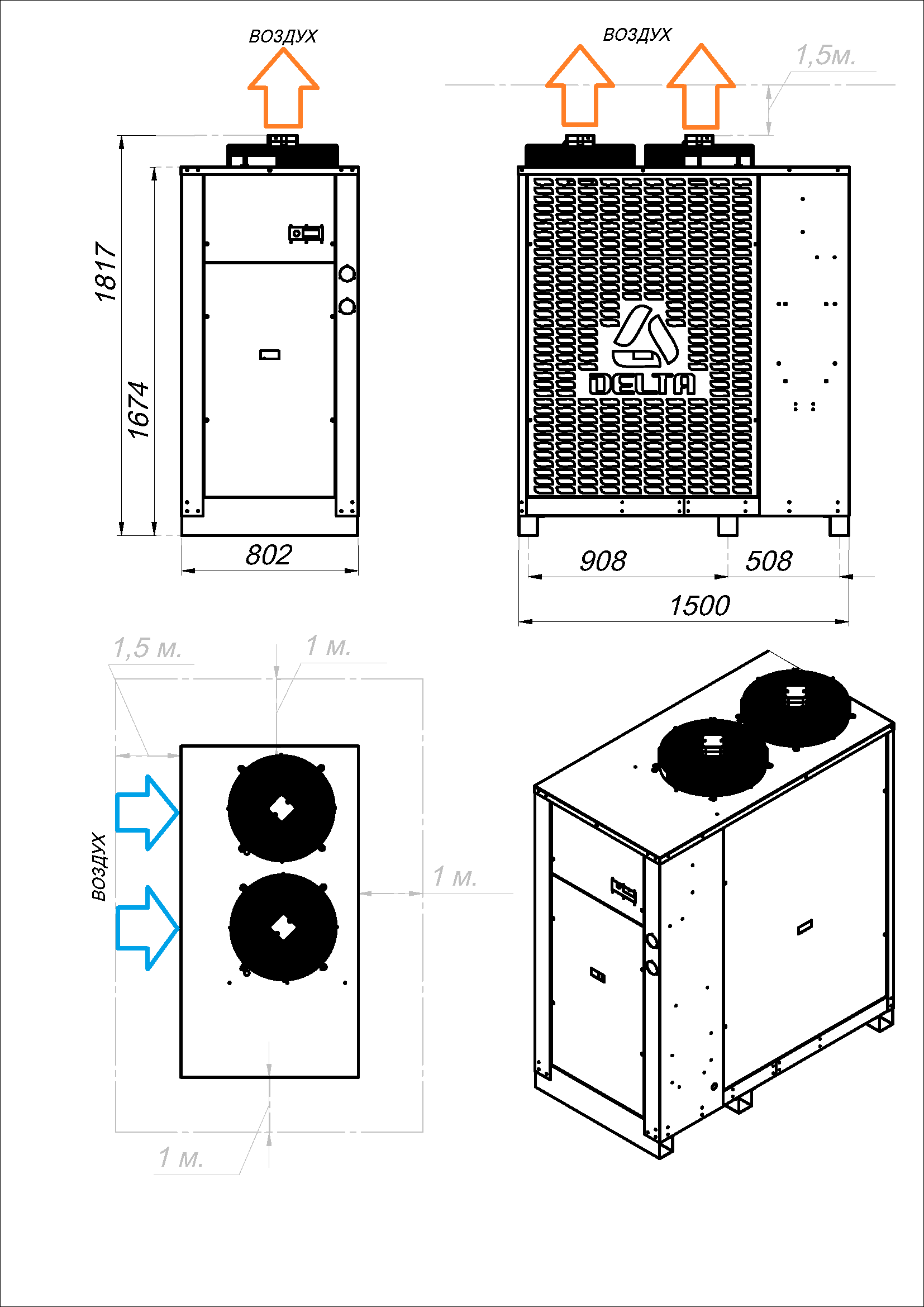

Габаритные размеры ДхШхВ (мм.): 1500х800х1830

Электропитание, Ф/В/Гц: 3/380/50

Присоединительные размеры вход/выход: 1"НР/1"НР

КОРПУС

Корпус компактного моноблочного чиллера ZXA2015 с воздушным охлаждением конденсатора изготовлен из оцинкованной стали, защищенная порошковой краской. Форма деталей корпуса обеспечивает максимальную жесткость. Съемные панели предоставляют доступ к внутренним компонентам для их осмотра и технического обслуживания.

КОМПРЕССОР

Герметичный спиральный компрессор с тепловой защитой от перегрузки и смотровым стеклом, установленный на антивибрационные опоры.

КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы с аэродинамическим профилем лопастей, прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума.

ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали, увеличивающего его срок работы и повышающего сопротивление коррозии.

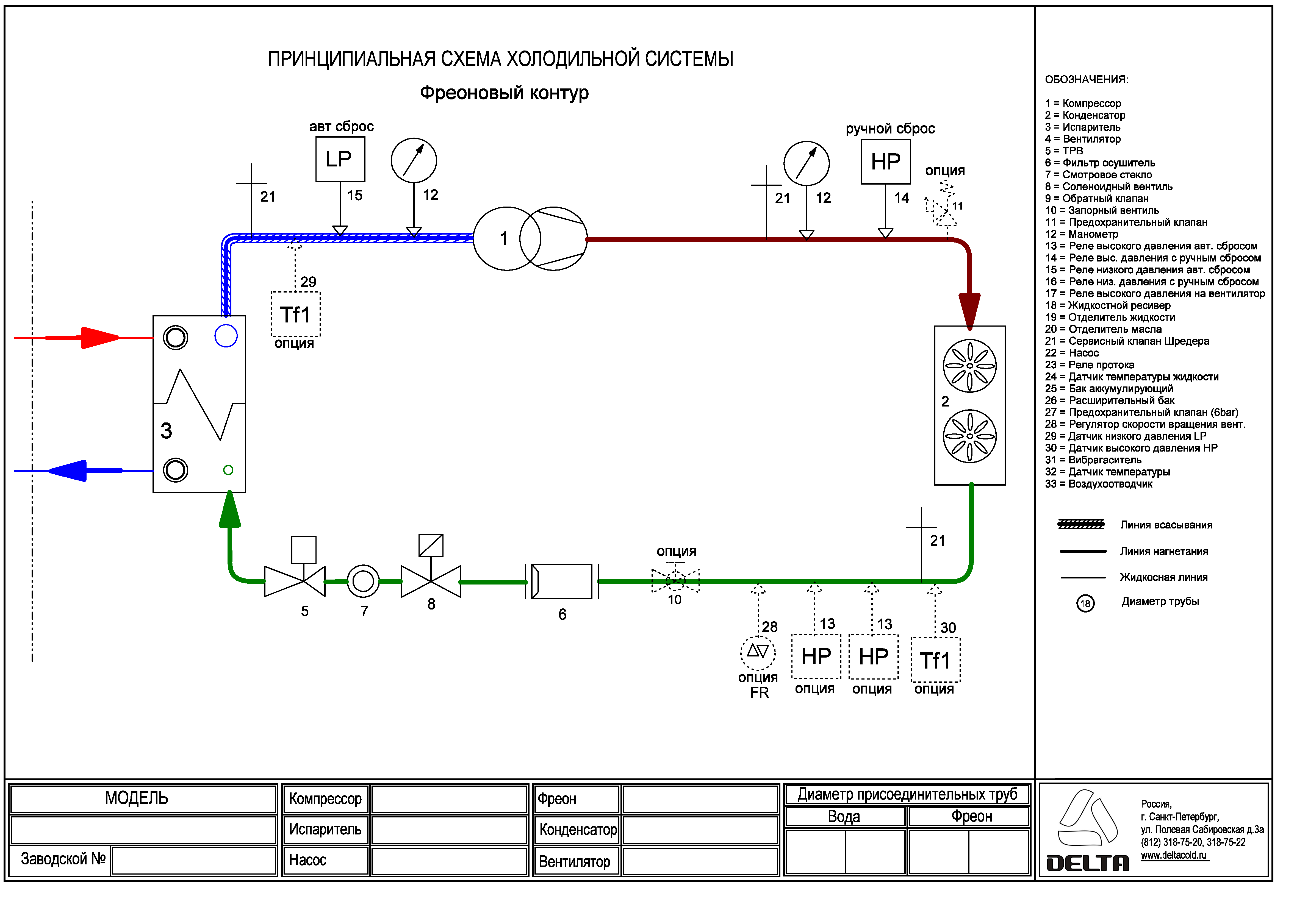

ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер снабжен одним контуром охлаждения, включает: фильтр осушитель, смотровое стекло, механический терморегулирующий клапан (ТРВ), сервисный клапан, конденсатор
воздушного охлаждения. Для защиты контура охлаждения применены следующие устройства: аварийное реле высокого давления с ручным сбросом, аварийное реле низкого давления с автоматическим сбросом, реле протока воды.

УПРАВЛЕНИЕ
Щит управления компактного моноблочного чиллера ZXA2015 включает: главный выключатель, контроллер , защитные автоматы, мотор-автомат компрессора и насоса, пускатели компрессора и насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов чиллера. На дисплее контроллера отображается все необходимая информация: температура на воде и выходе, аварии и ошибки работы.

ГИДРОМОДУЛЬ

Р0 - версия с реле протока воды (стандартная комплектация)

Р1 - версия с 1-м центробежным насосом и реле протока

Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока

РАС1 - версия с реле протока, центробежным насосом и пластиковой аккумулирующей емкостью 200 л. без избыточного давления

РАС2 - версия с реле протока, центробежным насосом, резервным насосом и пластиковой аккумулирующей емкостью 200 л. без избыточного давления

РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующей ёмкостью из нержавеющей стали 120 л. под давлением (макс 6 бар)

РАС2-SS - версия с реле протока, центробежным насосом, резервным насосом и аккумулирующей ёмкостью из нержавеющей стали 120 л. под давлением (макс 6 бар)
