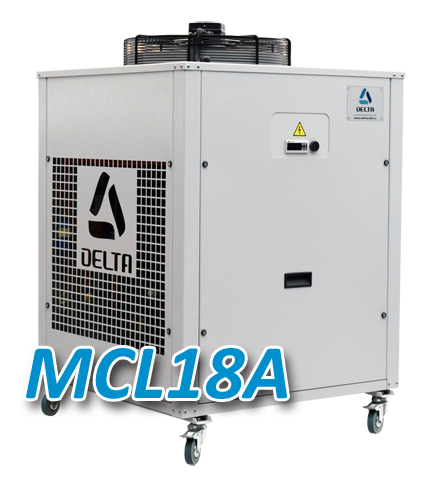

Низкотемпературный мини-чиллеры MCL18А
Таблица мощности чиллера в зависимости от температуры охладителя и окружающей среды.
Дополнительные опции для чиллера:
Ваша конфигурация: Низкотемпературный мини-чиллеры MCL18А-
Цена: По запросу расчета чиллера
- Каталог PDF:
Дополнительная информация:
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 4,51 кВт до 6,85 кВт
Q=4,5 кВт при Твых=-100С, Твозд= +300С
Q=5,6 кВт при Твых=-50С, Твозд= +300С
Q=6,8 кВт при Твых=00С, Твозд= +300С
Потребляемая мощность 2,93 кВт (Ткип -50С, Тконд+450С)
Габаритные размеры ДхШхВ (мм.): 750х770х950
Вес: 131 кг
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НР
Производительность насоса (версия Р1): 2-3 м3/ч
Аккумулирующий бак (версия РАС1): 30 литров
КОРПУС
Корпус низкотемпературного мини-чиллера MCL18A
изготовлен из листовой оцинкованной стали и защищен порошковой краской.
Форма деталей обеспечивает максимальную жесткость корпуса. Мини-чиллер
имеют малую площадь основания корпуса, что позволяет легко использовать
на ограниченном пространстве внутри помещения и легко перемещать при
необходимости на специальных аппаратных колесиках, входящих в комплект
поставки. Съемные панели чиллера предоставляют доступ ко всем внутренним
компонентам для их осмотра и технического обслуживания.
Герметичный спиральный компрессор Copeland Scroll с тэном подогрева картера.
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор EBMPapst с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума. Каждый низкотемпературный мини-чиллер MCL в стандартной комплектации оснащен регулятором скорости вращения вентилятора (Fan speed controller), позволяющим управлять вращением вентилятором в зависимости от давления конденсации хладагента.
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевой вентилятор EBMPapst с прямым приводом и защитной решеткой, обеспечивает высокую производительность и низкий уровень шума. Каждый низкотемпературный мини-чиллер MCL в стандартной комплектации оснащен регулятором скорости вращения вентилятора (Fan speed controller), позволяющим управлять вращением вентилятором в зависимости от давления конденсации хладагента.
ИСПАРИТЕЛЬ
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
Медно-паянный пластинчатого типа, теплоизолированный. Испаритель производится из высококачественной нержавеющей стали и медных пластин.
ХОЛОДИЛЬНЫЙ КОНТУР
Мини-чиллер MCL18A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
Мини-чиллер MCL18A снабжен одним контуром охлаждения и включает в себя: фильтр осушитель, смотровое стекло, терморегулирующий вентиль (ТРВ), соленоидный вентиль, сервисный клапан, конденсатор воздушного охлаждения, аварийное реле высокого давления и аварийное реле низкого давления.
УПРАВЛЕНИЕ
Щит управления мини-чиллера MCL18A включает: главный выключатель, контроллер Carel MC2, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов низкотемпературного мини-чиллера. На дисплее контроллера отображается вся необходимая информация: температура на воде и выходе, аварии и ошибки работы.
Щит управления мини-чиллера MCL18A включает: главный выключатель, контроллер Carel MC2, защитные автоматы, пускатель компрессора, насоса, вспомогательный трансформатор, реле контроля фаз. Микропроцессорный контроллер управляет работой всех узлов низкотемпературного мини-чиллера. На дисплее контроллера отображается вся необходимая информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 30 л. без давления
