Методика подбора холодильных машин для сферы переработки пластмасс

Для холодильного оборудования (чиллера) главным параметром подбора является холодильная эффективность. Холодопроизводительность - показатель холодильной мощности, измеряется в кВт, она показывает какое количество тепла необходимо отвести от охлаждаемого объекта для поддержания нужной температуры. При определение холодопроизводительности важно учитывать температуру подаваемого на потребителя теплоносителя, так как холодильная мощность находится в прямой зависимости от температуры теплоносителя при покидании чиллера. Как правило, в полимерной отрасли в качестве теплоносителя используется вода с температурой +15С. Данная температура является оптимальной для охлаждения в гидравлической станции ТПА, а также подходит для охлаждения термостатов. Методы определения холодильной мощности - последовательность от укрупненных к более точным.

  1. По электрической мощности.

Холодопр-ность (охлаждение гидравлики + охлаждение термостата) может быть посчитана как половина от общей электро-мощности, подведенной к ТПА. Пример:

Общая электрическая сила Qэлек., подведенная к ТПА 200 (кВт).

Холодопроизводительность Q0=0,5∙Qэлек=200∙0,5=100 (кВт).

  1. Методом аппроксимации по усилию смыкания ТПА.

Одним из распространённых методов определения холодопроизводительности является способ аппроксимации по усилию смыкания ТПА, он заключается в процентном соотношении холодильной силы гидравлической станции Qгидр. к холодильной мощности для охлаждения пресс формы Qпресс.

определения холодопроизводительности -  аппроксимация

Соотношение 80/20 было получено эмпирическим путем

Соотношение 80/20 было получено эмпирическим путем

Qгидр.- мощность охлаждения гидравлической станции определяется по таблице 1.

Пример:

Цель - холодоэффективность ТПА с усилием смыкания 300 тонн. По таблице 1. находим, что холодильная мощность равна 24 кВт, тогда общая эффективность равна 1,25*24=30(кВт)

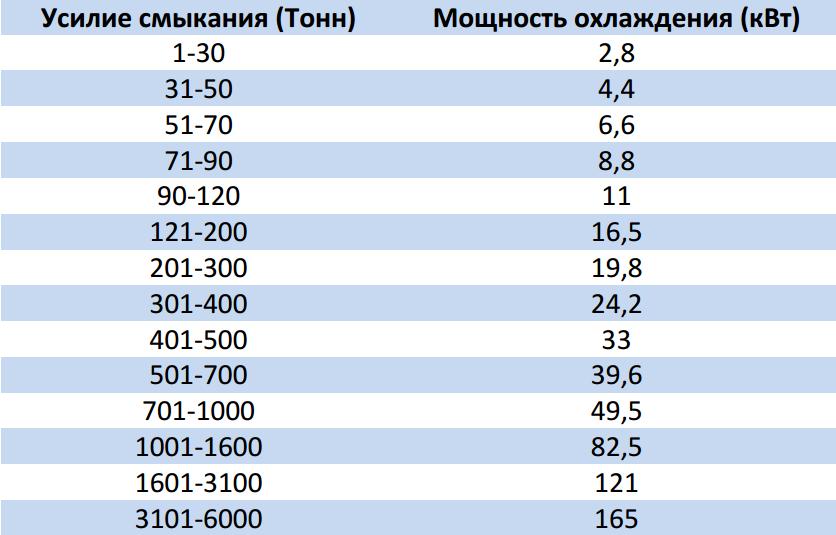

Таблица 1. Отношение усилия смыкания к холодильной мощности.

мощность охлаждения гидравлической станции

  1. По материалу и техническим параметрам ТПА.

Из методов описанных выше видно, что общая холодопроизводительность складывается из мощности охлаждения пресс формы и мощности охлаждения гидравлической станции. При наличии точных данных по технологическому процессу можно воспользоваться этой рекомендацией:

Рас-т по типу материала и техническим параметрам ТПА.

Где:

P-производительность по материалу кг/ч;

С-коэффициент теплоемкости материала кДж/кг∙С;

ΔТ-разница между температурой расплава и кристаллизации материала, С Значение С и ΔТ берем из таблицы 2.

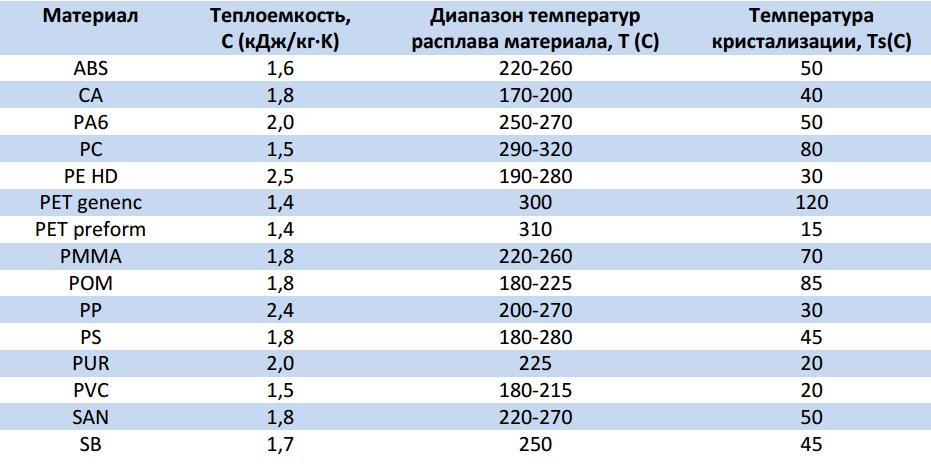

Таблица 2.Сводная таблица по наиболее используемым материалам

Наиболее используемые маьтериалы

Пример:

Требуется хладоснабжение для ТПА с эл. мощностью гидравлической станции 80 кВт.

-Материал литья полипропилен (РР).

-Производительность литья 50 кг/ч.

рас-т для ТПА с эл. мощностью гидравлической станции 80 кВт

  1. Рас-т по расходу теплоносителя.

Ещё одним из методов определения холодопроизводительности является определение по расходу теплоносителя. Очень часто единственной информацией является температура воды (С) на выходе и входе из ТПА/Экструдера, и расход теплоносителя (м3 /ч), тогда можно воспользоваться формулой для определения холодопроизводительности:

определение по  расходу теплоносителя

G-расход теплоносителя (м3 /ч);

Тнж-температура на входе в чиллер (С);

Ткж-температура на выходе из чиллера (С);

1,163-коэффициент  теплоемкости, плотности, перевода в СИ.

Пример:

Требуется аппарат для охлаждения H2O с 45 градусов до 15 градусов, с расходом 1 куб в час.

Проанализировав выше изложенные методы можно сделать следующие выводы:

  •  Холодильная мощность для ТПА :

75% /80% кВт - для обеспечения гидравлики ТПА;

25% /20% кВт - для обеспечения пресс-формы;

  • Методы определения ХМ можно применять, как раздельно, так и вместе для уточнения.
